Utilizzo delle revisioni sugli allegati

Aggiungere commenti, richiami, forme e altri tipi di revisioni agli allegati di progettazione e disegno.

Aggiunta di revisioni ad un allegato aperto nel visualizzatore

1. Fare clic su Revisione nella parte inferiore della finestra.



2. Utilizzare gli strumenti forniti per aggiungere revisioni.



   Tipi di revisioni supportati:

   • A mano libera
   • Testo
   • Richiami
   • Forme nuvola
   • Linee e forme rette
   • Frecce
   • Colore linea e riempimento

Gestione delle revisioni

1. Per scaricare una schermata della revisione, fare clic su Salva > Come schermata nella barra Gestione revisioni.



2. Per salvare la revisione con il progetto, fare clic su Salva > Come dati.

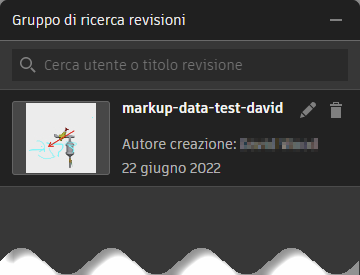

   La revisione viene registrata nel Gruppo di ricerca revisioni sul lato sinistro della finestra.



3. Per caricare una revisione registrata, fare clic su di essa nel Gruppo di ricerca revisioni.

4. Nel Gruppo di ricerca revisioni, è possibile rinominare o eliminare le revisioni salvate.

5. Per cancellare la revisione e ricominciare senza eliminare le revisioni salvate, fare clic su Crea nuovo nella barra Gestione revisioni.

6. Fare clic su Fatto per tornare al visualizzatore di allegati.

Nella scheda Allegati, le icone indicano la presenza di revisioni.
