- Fare clic su Impostazioni documento nella barra multifunzione di TruPlan.
Utilizzare la finestra di dialogo Impostazioni documento per impostare i valori di default per il documento corrente. Questa finestra di dialogo contiene la maggior parte, ma non tutte le impostazioni di TruPlan. Per le impostazioni non incluse, vengono utilizzati i valori utilizzati più di recente quando si lavora in TruPlan.

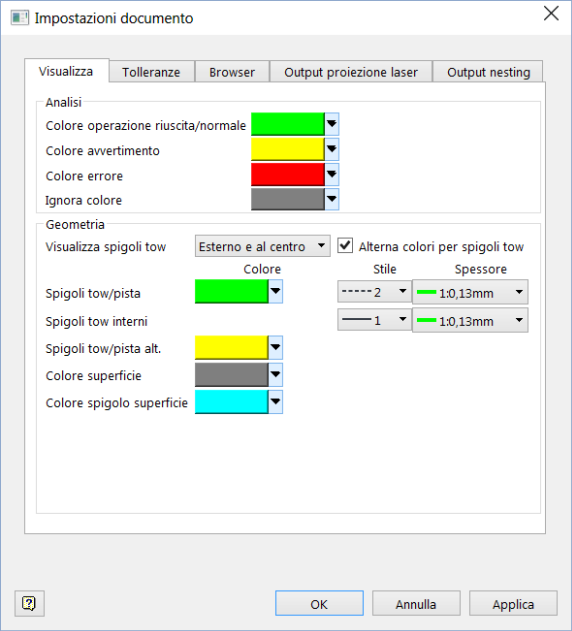

Visualizza
Utilizzare la scheda Visualizza per specificare il colore delle analisi e la geometria per una migliore visibilità.
Analisi
Utilizzare questa sezione della scheda Visualizza per impostare i colori di default utilizzati durante la creazione di analisi. È possibile sostituire tali colori (se applicabile) in base all'analisi.
- Colore operazione riuscita: indica un livello sicuro.
- Colore avvertimento: indica che un livello ha quasi raggiunto il limite.
- Colore limite: indica che è stato superato il limite.
Geometria
Utilizzare questa sezione della scheda Visualizza per impostare i colori di default, lo stile e lo spessore della linea per i tow, gli spigoli superficie e le superfici nell'area di disegno.

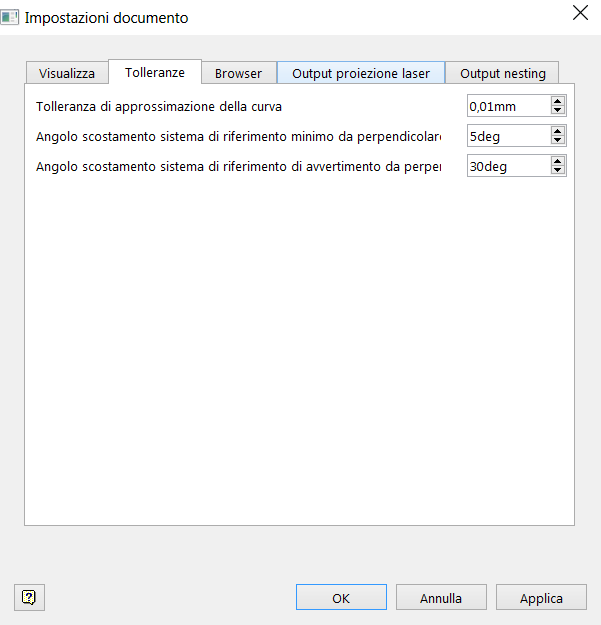

Tolleranze
Utilizzare questa scheda per impostare le tolleranze di default e il raggio di raccordo per il documento corrente. È inoltre possibile impostare le tolleranze quando l'opzione Controllo sistema di riferimento è attivata nella finestra di dialogo Strategia:
- Angolo di scostamento sistema di riferimento minimo da perpendicolare: per un corretto posizionamento delle fibre su una superficie, è necessario che l'asse X del sistema di riferimento della superficie non sia parallelo alla normale della superficie. Questo angolo è l'angolo minimo che si è disposti a consentire tra l'asse X e la normale. Qualsiasi elemento al di sotto di questo valore fa sì che le aree della superficie a rischio vengano evidenziate in rosso. Un valore di esempio sarebbe quello di cinque gradi.
- Angolo scostamento sistema di riferimento di avvertimento da perpendicolare: questa opzione è simile all'opzione Angolo scostamento sistema di riferimento minimo da perpendicolare, con la differenza che rappresenta il punto in cui si desidera essere avvisati che l'angolo di scostamento sta per raggiungere il valore minimo. Questi avvisi vengono visualizzati quando si modifica il sistema di riferimento o si chiude la finestra di dialogo Strategia. Un valore di esempio sarebbe 30 gradi.
Browser
Questa scheda consente di definire la modalità di visualizzazione delle laminazioni nel browser. Selezionare Mostra nomi originali dopo importazione per utilizzare i nomi della laminazione specificati nel file XML originale. Deselezionare Mostra nomi originali dopo l'importazione per assegnare in sequenza nomi alle laminazioni, ovvero Layup.1, Layup.2 e così via.
