Utilizzo delle configurazioni di produzione

I dati di TruPlan possono essere utilizzati in altre applicazioni di Autodesk, ad esempio:

• TruFiber: è possibile generare i percorsi utensile e i relativi codici NC per la produzione dai file TruPlan.
• Nesting Utility: crea nest dai modelli spianati di TruPlan, compresi i dati nest e laser creati in TruPlan.

In TruPlan, una configurazione di produzione è un gruppo di strategie e geometrie che verrà utilizzato in altre applicazioni. Poiché ogni strato o strato secondario in un assieme può avere più strategie associate, è possibile utilizzare configurazioni per indicare quali strategie utilizzare per ciascun strato o strato secondario.

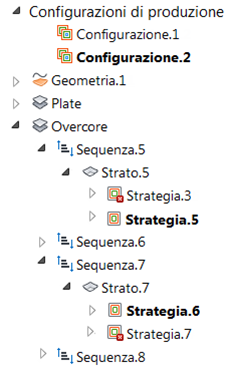

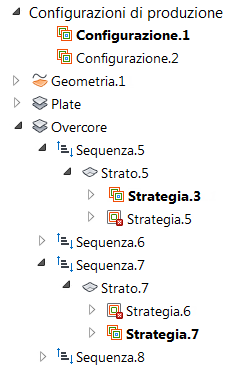

In questi esempi nel browser di TruPlan:

• Configuration.1 include Strategy.3 e Strategy.7.
• Configuration.2 include Strategy.5 e Strategy.6.

La configurazione in grassetto è quella di default o "attiva". Quando si apre il file in TruFiber, questa è la configurazione che viene visualizzata. Tuttavia, è possibile anche passare ad altre configurazioni.

Le strategie in grassetto sono quelle incluse nella configurazione attiva.

In base alle impostazioni di default:

• TruPlan crea una configurazione quando si inizia un progetto.
• La prima configurazione visualizzata nel browser è quella attiva.
• La prima strategia visualizzata in ciascuno strato è inclusa nella configurazione di default.
• La prima suddivisione visualizzata in ciascuno strato è inclusa nella configurazione di default. Le suddivisioni sono presenti solo se il progetto include strati secondari.

Creazione di una configurazione

1. Nel browser di TruPlan fare clic con il pulsante destro del mouse su Configurazione di produzione.
2. Selezionare Aggiungi configurazione di produzione dal menu contestuale.

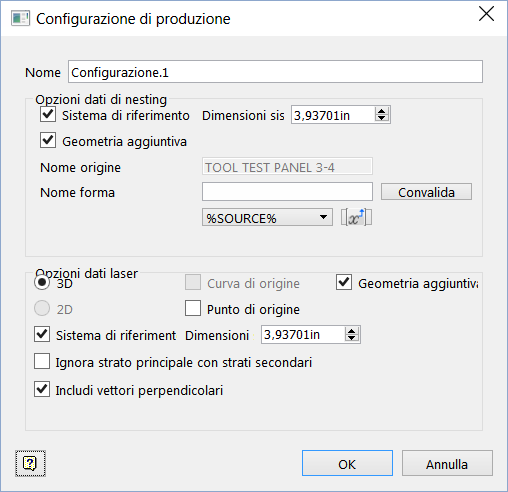

   Si apre la finestra di dialogo Configurazione di produzione. Contiene le impostazioni correnti per il nesting e i dati laser.

3. Facoltativo: apportare modifiche al nest e ai dati di output laser nella finestra di dialogo Configurazione di produzione.
4. Fare clic su OK.

Attivazione di una configurazione

1. Nel browser fare clic con il pulsante destro del mouse sulla configurazione.
2. Selezionare Attiva nel menu contestuale.

Questa configurazione diventerà quella attiva in TruPlan e la configurazione di default quando si apre il file in TruFiber.

Inclusione di strategie in una configurazione

1. Attivare la configurazione a cui si desidera aggiungere strategie.
2. Fare clic con il pulsante destro del mouse sulla strategia che si desidera includere nella configurazione.
3. Selezionare Includi nel menu contestuale.
4. Individuare ciascuno strato o strato secondario e ripetere i due passaggi precedenti per le altre strategie che si desidera includere.

Se uno strato o strato secondario contiene strategie, è necessario contrassegnarne almeno una come inclusa nella configurazione corrente.

Inclusione di strati secondari in una configurazione

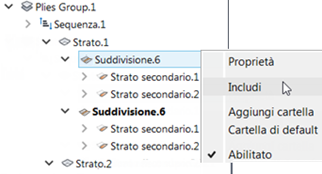

Se ci sono strati secondari nel progetto, questi sono organizzati in una o più suddivisioni sotto uno strato nel browser di TruPlan. Se uno strato contiene più suddivisioni, accertarsi di includere quella che si desidera che sia parte della configurazione attiva.

1. Fare clic con il pulsante destro del mouse sulla suddivisione da includere nella configurazione.
2. Selezionare Includi nel menu contestuale.


   La suddivisione attiva è evidenziata in grassetto.

3. Individuare ciascuno strato e ripetere i due passaggi precedenti per le altre suddivisioni che si desidera includere.

Modifica del nest e dei dati laser per una configurazione

È possibile regolare le impostazioni che possono essere utilizzate con la parte per la proiezione laser o il software di nesting.

1. Fare doppio clic sulla configurazione nel browser di TruPlan.
2. Apportare le modifiche nella finestra di dialogo Opzioni dati di nesting e Configurazione di produzione.
