オフセット ポイント

[オフセット ポイント]グレーディング オブジェクトは、線分セグメントの各端点間の標高差をコントロールします。標高オフセットを使用して、グレーディング オブジェクトと隣接する勾配またはその他のオブジェクトとの間の勾配を拘束します。

[オフセット ポイントのプロパティ]パネルで、オフセット ポイントの最小および最大のプロパティを指定します。これは、標高差の範囲または固定になります。

描画される線分の始点は高い標高になり、線分の終点は低い標高になります。オフセット ポイントに正の値を指定すると、始点がセグメントの終点よりもその正の値だけ高い位置に維持されるように試みられます。負の値を指定すると、始点は強制的に低くなります。

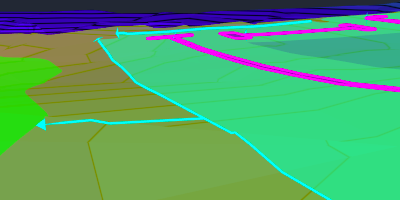

次の例では、駐車場のエッジと池の内側勾配の内側エッジとの間にオフセット ポイントを配置します。駐車場の標高は約 1443.8 フィートで開始します。池の標高は約 1438.6 フィートで開始します。

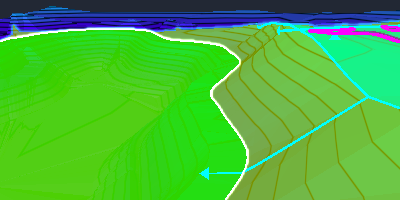

オフセット ポイントは、最小 1 フィートから最大 5 フィートまでで指定されています。最適化結果では、駐車場で 1445.5、池の勾配で 1440.6 と計測されました。
