アクティビティ 2: アセンブリを分解する

このアクティビティでは、手動および自動の方法を使用して分解ビューを作成します。新しいストーリーボードに分解ビューを作成すると、後で両方の分解ビューを参照することができます。

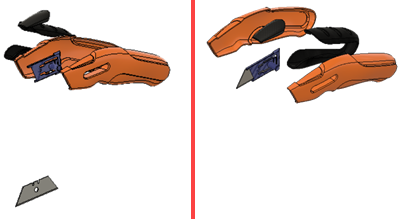

自動および手動の分解

自動分解(右)、手動分解(左)

前提条件

[アニメーション]作業スペースであることを確認します。
Utility Knife Animation デザインが開いていることを確認します。

手順

Auto-Explode というタイトルのクリーンなストーリーボードを作成します。
1. [ストーリーボード] > [新しいストーリーボード]をクリックします。
2. [ストーリーボードのタイプ]として[クリーン]を選択します。
3. [OK]をクリックします。

  注: クリーンなストーリーボードでは、すべてのコンポーネントが元のホーム位置にリセットされます。
4. ストーリーボード名をダブルクリックし、Auto-Explode に変更します。
パーツを回転してモデルを画面の中心に配置することにより、シーンを設定します。
1. タイムラインで再生ヘッドをスクラッチ領域までドラッグします。
2. ViewCube の上面と前面と右面の間のコーナーをクリックします。
3. モデルが画面の中心に配置され、ナイフが画面の 10% ほどを占めるように、縮小ズームします。
4. 再生ヘッドをスクラッチ領域の外にドラッグします。

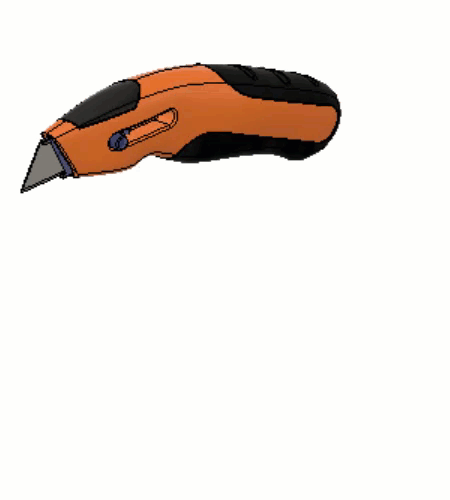

アセンブリのすべてのレベルをタイムラインの 3 秒で自動分解します。

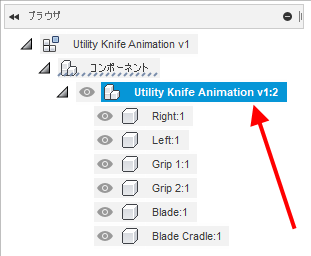

1. ブラウザで、コンポーネントノードの下の[Utility Knife Animation]ノードを選択します。
2. [移動] > [自動分解: すべてのレベル]をクリックします。
3. 分解の尺度スライダを中央にドラッグします。

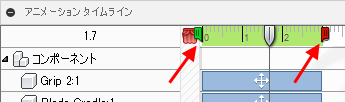

4. タイムライン上で、緑色の開始再生ヘッドインジケータを時間 0 秒までドラッグし、赤色の終了再生ヘッドインジケータを時間 3 秒までドラッグします。
5. 分解ミニツールバーの緑色のチェックマークをクリックして、分解を完了します。
アニメーションを再生します。
1. 再生ヘッドを時間 0 までドラッグして戻します。
2. [アニメーションタイムライン] > [再生]をクリックします。

  注: スペースバーをホットキーとして使用して、ストーリーボードアニメーションをすばやく一時停止したり再生することもできます。
Manual-Explode というタイトルのクリーンなストーリーボードを作成します。
1. [ストーリーボード] > [新しいストーリーボード]をクリックします。
2. [ストーリーボードのタイプ]として[クリーン]を選択します。
3. [OK]をクリックします。
4. ストーリーボード名をダブルクリックし、Manual-Explode に変更します。
パーツを回転してモデルを画面の中心に配置することにより、シーンを設定します。
1. タイムラインで再生ヘッドをスクラッチ領域までドラッグします。
2. ViewCube の上面と前面と右面の間のコーナーをクリックします。
3. モデルが画面の中心に配置され、ナイフが画面の 10% ほどを占めるように、縮小ズームします。
4. 再生ヘッドをスクラッチ領域の外にドラッグします。

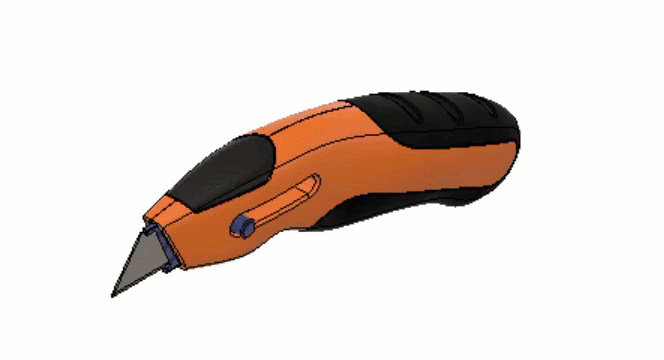

Grip 2、Left、および Right の各コンポーネントを 4 秒で手動で分解します。
1. [移動] > [手動分解]をクリックします。
2. 再生ヘッドを 4 秒までドラッグします。

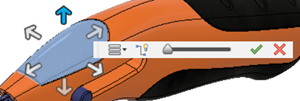

3. [Grip 2:1]コンポーネントを選択します。ミニツールバーと変換マニピュレータが表示されます。
4. Y 方向の正の値に対する上矢印をクリックします。方向については、「ViewCube」を参照してください。
5. [Left:1]コンポーネントを選択し、正の X 方向矢印をクリックします。
6. [Right:1]コンポーネントを選択し、負の X 方向矢印をクリックします。
7. [分解の尺度]スライダを前後に動かして分解をプレビューします。完了したら、スライダが右側にあることを確認します。
8. ミニツールバーの緑色のチェックマークをクリックして、分解を完了します。
9. [アニメーションタイムライン] > [再生]をクリックします。

アクティビティ 2 のサマリー

このアクティビティでは、2 つの方法を使用して分解ビューを作成しました。1 つ目は自動化された方法で、2 つ目は手動による方法でした。

自動および手動の分解

自動分解(右)、手動分解(左)
