アクティビティ 5: 注釈を追加する

吹き出し注釈は、コンポーネントやアセンブリの特性や動作を説明します。緑色のピンは、コンポーネントに関連付けられた注釈です。赤色のピンは、ジオメトリに関連付けられていません。このアクティビティでは、ブレードの注釈を追加し、アニメーション中に注釈をいつ表示するかを指定します。

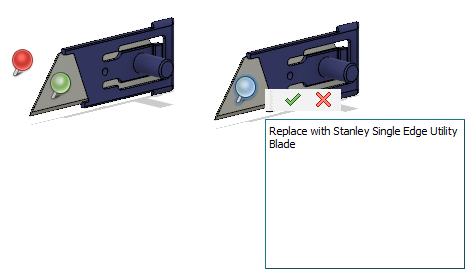

赤色と緑色の注釈ピン(左)、注釈の編集(右)

前提条件

• [アニメーション]作業スペースがアクティブであること。
• Utility Knife Animation デザインが開いていること。
• Disassembly ストーリーボードが使用可能でアクティブであることを確認します。

手順

1. ブレードの注釈を追加し、1 秒の時点で表示して、交換する必要があることを示します。

   1. 再生ヘッドを 1 秒までドラッグします。

   2. [注釈] > [コールアウトを作成]をクリックします。 カーソルは、背景上では赤色のピン、コンポーネント上では緑色のピンになります。

   3. Blade:1 コンポーネントをクリックして、ピンを所定の位置にドロップします。

   4. テキストボックスに Replace with Stanley Single Edge Utility Blade と入力します。



   5. 緑色のチェックマークをクリックして、テキストを注釈に保存します。

   6. [アニメーション タイムライン] > [再生]をクリックして、注釈が表示されるタイミングを確認します。

2. 注釈を編集し、5 秒に表示されるようにします。

   1. タイムラインの注釈バーの左端をクリックし、5 秒までドラッグします。
   2. [アニメーション タイムライン] > [再生]をクリックして、注釈が表示されるタイミングを確認します。

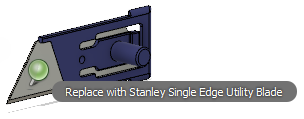

   3. 注釈ピンにカーソルを合わせます。約 2 秒で注釈メッセージが表示されます。

アクティビティ 5 のサマリー

ブレードにコールアウト注釈を追加しました。これは、ブレードを変更する必要があることを示しています。また、アニメーション中にコールアウトが表示されるタイミングも変更しました。

注釈付きのアニメーション
