アセンブリの概要
アセンブリは、Fusion で単一のデザインとして機能するコンポーネントのコレクションです。
アセンブリ ワークフローでは、個々のコンポーネント(パーツ)を作成し、それらを組み合わせてより大きな機能単位(アセンブリ)を作成することができます。これは、個々のコンポーネントとその相互作用を考慮して、適切に機能し、製造可能な製品を作成するための包括的なプロセスです。
デザインの意図に基づいて、さまざまな異なる方法を使用したアセンブリを作成することができます。次のことができます。
- すべての内部コンポーネント、すべての外部コンポーネント、または両方のコンポーネント タイプの組み合わせで構成されるアセンブリを作成する。
- プロジェクトの開始時や、デザインの発展に合わせて、アセンブリ内の構造と関係を定義する。
- アセンブリ全体に対してトップダウンまたはボトムアップのアプローチを取る、または特定のコンポーネントおよびサブアセンブリに対してアプローチを変更する。
- デザインの作業を単独で行う、または他のプロジェクト メンバーとコラボレーションする。
- 他のプロジェクト メンバーと同時にコラボレーションする、または非同期でコラボレーションする。
アセンブリの作成にはいくつかの方法があります:
ボトムアップ方式
パーツをモデリングし、そのジオメトリ、マテリアル、特定の製造プロセスを個別に検討することができます。次に、それらをアセンブリ デザインに挿入し、パーツどうしの相対位置を決定して、アセンブリを作成します。
- パーツ デザインを作成し、ジオメトリをモデリングします。
- アセンブリ デザインを作成し、パーツ デザインを外部コンポーネントとして挿入します。
- さらにパーツ デザインを作成し、それらを外部コンポーネントとしてアセンブリ デザインに挿入します。
- アセンブリ デザインで、コンポーネント間の関係を定義します。
トップダウン方式
または、アセンブリのコンテキストでパーツを設計し、完全な製品を作成するためにすべてのパーツをどのように組み合わせるかを検討することもできます。
- アセンブリ デザインを作成します。
- アセンブリ デザインで、次の操作を実行します。
- 新しいコンポーネントを作成し、[パーツ]を選択してスタンドアロンのパーツ デザインを作成し、外部コンポーネントとしてここに挿入します。
- インプレイス編集を使用して、パーツ デザイン内のジオメトリをモデリングします。
- 追加のパーツ デザインを、適切な位置に外部コンポーネントとして作成します。
- 外部コンポーネント間の関係を定義して、アセンブリを作成します。
通常、これらのワークフローをブレンドして使用しますが、これらのワークフローは、デザインの意図に関してさまざまな考え方の概要を示します。
外部コンポーネント
外部コンポーネントを使用してアセンブリを作成すると、以下が容易になります。
- チームメイトと共同作業する。
- パーツ デザインを他のアセンブリ デザインで再利用する。
- BOM や PLM などの下流のデータ ワークフローで、個々のコンポーネントのデータを使用する。
- フィーチャ タイムラインを簡素化し、大きなアセンブリの計算時間を短縮する。
ハイブリッド デザイン ワークフロー
アセンブリ デザインを作成し、そのデザインに内部コンポーネントを作成する必要があると判断した場合は、デザインのワークフローを切り替えてハイブリッド アセンブリ デザインにすることができます。
ハイブリッド デザインでは、ツールバーにモデリング タブ([ソリッド]、[サーフェス]、[フォーム]、[シート メタル]、[メッシュ]など)が表示されるため、内部コンポーネントの作成、ジオメトリのモデリング、外部コンポーネントの挿入、関係の定義を行ってアセンブリを作成できます。
ハイブリッド デザインで内部コンポーネントを作成する場合は、次の操作を行うことをお勧めします。
- ジオメトリの作成を開始する前に、デザイン プロセスの早い段階で [新規コンポーネント] ツールを使用してコンポーネントを作成します。
- 作業するコンポーネントをアクティブにし、最初から、スケッチとボディをそれらが属するコンポーネント内に作成します。
このワークフローは、各コンポーネントのクリーンで整理されたパラメトリック履歴を維持し、他のデザインで再利用しやすい方法でコンポーネントを設定するために役立ちます。
分散デザイン
分散デザインとは、アセンブリ内に参照される 1 つまたは複数の外部コンポーネントがあるデザインです。
分散デザインでは、複数のプロジェクト メンバーが同時にアセンブリ内の異なるコンポーネントを編集できます。各プロジェクト メンバーがコンテキスト内でコンポーネントを編集すると、アセンブリ全体が更新され、変更内容が反映されます。各コンポーネントを編集しているユーザを確認したり、プロジェクト メンバーが変更を保存するたびにコンポーネントを更新したり、すべてのユーザがアセンブリ内の各コンポーネントの最新バージョンを常に使用していることを確認することができます。
アセンブリ内の更新

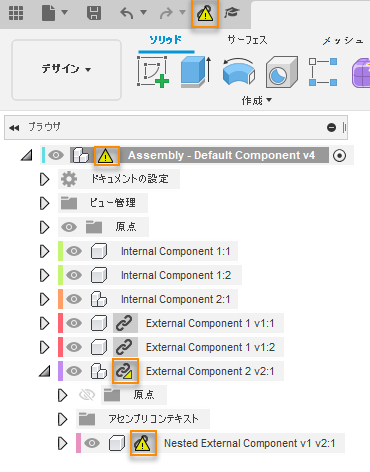

[最新ではありません] アイコン
は、プロジェクト メンバーがデザインまたはアセンブリ内の外部コンポーネントに変更を保存すると、次の場所に表示されます。
- アプリケーション バー
- ブラウザの既定のコンポーネントの横
- ブラウザの外部コンポーネントの横
外部コンポーネント内にネストされたサブコンポーネントが最新ではない場合、親外部コンポーネントの横に[サブコンポーネントが最新ではありません]アイコン
が表示されます。
アセンブリ内のアクティブなデザイン、外部コンポーネント、および最新でない派生フィーチャ、同期していないアセンブリ コンテキストを一度にまとめて、または個別に更新できます。
コンポーネントを配置して接続する
デザインを外部コンポーネントとして初めてアセンブリに挿入すると、デザインは自動的に親に固定され、既定のルート コンポーネントに強固に組み立てられます。その後に挿入する他のすべてのデザインはルートに組み立てられず、アセンブリ デザイン内では 6 つの自由度で自由に移動できます。配置機能を使用して関係を作成することにより、これらのコンポーネントを相対的に配置したり、自由度を制限したり、モーションを定義したりすることができます。
「関係」を参照してください。
複雑なアセンブリ内の関係を作成する方法
コンポーネントをサブアセンブリにグループ化すると、複数のアセンブリ内のコンポーネントを簡単に再利用でき、多数のコンポーネントを含む複雑なアセンブリのアセンブリ プロセスが簡略化されます。
まず、個別のアセンブリ デザインでいくつかの小さなアセンブリを作成し、必要に応じてコンポーネント間の関係を定義してから、デザインをサブアセンブリとして大きなアセンブリ デザインに挿入します。この方法では、サブアセンブリを上流アセンブリの単一ユニットとして配置できます。
