派生デザイン フィーチャ

[派生] ツール [派生を挿入] ツールを使用すると、Fusion で 1 つのデザインから別のデザインにデザイン フィーチャをリンクすることができます。元のデザインの派生フィーチャを更新すると、変更内容が派生先デザインに反映されます。

デザイン フィーチャを派生することは、複数のデザインで共通のフィーチャを管理するための効率的な方法です。派生可能なデザイン フィーチャには、次のものがあります。

• [コンポーネント]
• Body
• スケッチ
• 構築ジオメトリ
• シートメタルのフラット パターン
• お気に入りのパラメータ
• フィーチャのパラメータ

[派生]ツール

[デザイン] > [ソリッド] > [作成] > [派生]

[派生] ツールは、アクティブなデザインから新しいデザインまたは既存のデザインに、デザイン フィーチャをプッシュしてリンクします。元のデザインの派生フィーチャを更新すると、変更内容が派生先デザインに反映されます。

アクティブなデザインから派生する、単一コンポーネント、またはコンポーネント、ボディ、スケッチ、構築ジオメトリ、フラット パターン、パラメータのセットを選択します。

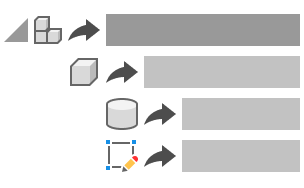

[派生を挿入]ツール

[デザイン] > [ソリッド] > [挿入] > [派生を挿入]

[派生を挿入] ツールは、別のデザインからデザイン フィーチャを取得してアクティブなデザインにリンクします。元のデザインの派生フィーチャを更新すると、変更内容が派生先デザインに反映されます。

デザインを選択し、現在のデザインに派生するコンポーネント、ボディ、スケッチ、構築ジオメトリ、フラット パターン、またはパラメータのセットを選択します。

どのような場合に派生デザイン フィーチャを使用するか

• コラボレーション: トップダウン アセンブリでは、派生デザイン フィーチャを使用すると、複数のプロジェクト メンバーがさまざまなコンポーネントで作業でき、アセンブリの最上位が自動的に更新されます。コンポーネントまたはボディをアセンブリに派生すると、コラボレーション デザイン全体を短時間でまとめることができます。
• 共通パラメータ: すべての共通パラメータを 1 つの F3D ファイルから派生することができます。パラメータが変更される場合、1 つの場所で変更すると、派生したすべてのデザインで更新されます。
• 再利用: パーツを複数の製品で使用する場合、既にデザインが完了したコンポーネントを挿入すると、複製の数が制限されます。
• シート メタル: シート メタルのフラット パターンを派生する場合、1 つのシートから複数のフラット パターンを切り取ることができます。1 つのストックで複数のフラット パターンを作成すると、コストが削減され、材料の節約にもなります。
