アセンブリ内のオブジェクトの表示設定を調整する

Fusion でアセンブリのコンテキスト内でオブジェクトの表示設定を調整する方法を学習します。

オブジェクトを表示、または非表示にする

1. ブラウザで、表示または非表示にするオブジェクトを見つけます。
2. オブジェクトの横にある表示設定アイコンをクリックします。
   • 表示はオンです。
   • 表示はオフです。

オブジェクトが表示されていた場合、ブラウザとキャンバスで非表示になります。オブジェクトが非表示になっていた場合、ブラウザとキャンバスに表示されます。

外部コンポーネント内のオブジェクトの表示設定をオーバーライドする

1. ブラウザで、アセンブリ内の外部コンポーネントを展開します。

2. 表示設定をオーバーライドするオブジェクトを見つけます。

   • [コンポーネント]
   • Body
   • スケッチ
   • 構築ジオメトリ
   • フォルダ([ボディ]、[スケッチ]、および[コンストラクション]のみ)

3. オブジェクトの横にある表示設定アイコンをクリックします。

   • 表示はオンです。
   • 表示はオフです。

オブジェクトの表示設定がアセンブリ内でオーバーライドされ、表示設定アイコンにカーソルを合わせるとツールチップが表示されます。表示設定は、外部デザイン内や、その外部デザインが参照されているその他のアセンブリ内では、変更されません。

単一のオブジェクトから表示設定のオーバーライドを削除する

1. ブラウザで、アセンブリ内の外部コンポーネントを展開します。
2. 表示設定のオーバーライドが適用されているオブジェクトを見つけます。
3. オブジェクトの横にある表示設定アイコンをクリックします。

アセンブリ内のオブジェクトの表示設定が外部デザイン内のオブジェクトの表示設定と一致するようになり、表示設定のオーバーライドは削除されました。

外部コンポーネントから表示設定のオーバーライドをすべて削除する

1. ブラウザで、外部コンポーネントを見つけます。
2. 外部コンポーネントを右クリックします。
3. [表示設定のオーバーライドを削除]をクリックします。

外部コンポーネントに含まれているすべてのオブジェクトの表示設定が外部デザイン内のオブジェクトの表示設定と一致するようになり、表示設定のオーバーライドは削除されました。

アセンブリ全体から表示設定のオーバーライドをすべて削除する

1. ブラウザで既定のコンポーネントを右クリックします。
2. [表示設定のオーバーライドを削除]をクリックします。

アセンブリ内のすべてのオブジェクトの表示設定がアセンブリ内で参照されている外部デザイン内のオブジェクトの表示設定と一致するようになり、表示設定のオーバーライドはすべて削除されました。

ヒント

• インプレイス編集中にオブジェクトの表示設定を調整すると、アセンブリ内の表示設定がオーバーライドされます。その外部コンポーネントを独自のドキュメント タブで直接開くと、表示設定は変更されていません。

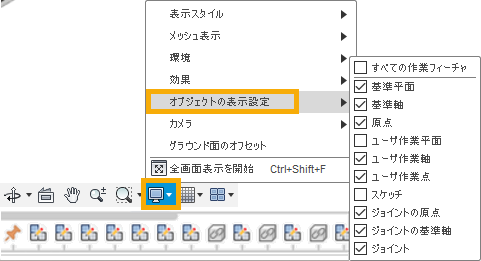

• ナビゲーション バー > [オブジェクトの表示設定]でオブジェクト タイプを非表示にした場合、ブラウザで適用されている表示設定調整やオーバーライドよりも優先されます。
