[ジョイントの原点]のリファレンス
[ジョイントの原点]コマンドは、Fusion のコンポーネント上にジョイントの原点を配置します。ジョイントの原点は、ジョイントのコンポーネントの関連付けに使用されるジオメトリを定義します。
[デザイン] > [アセンブリ] > [ジョイントの原点]
モード
ジョイントの原点を定義するジオメトリを選択します。
| ジョイントの原点モード | 例 |
|---|---|

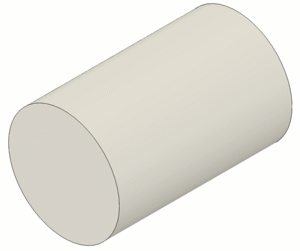

 単純: コンポーネントを配置する面、エッジ、または点にジョイントの原点を作成します。 |
![[単純]原点モード](../images/animation/origin-simple.gif) |

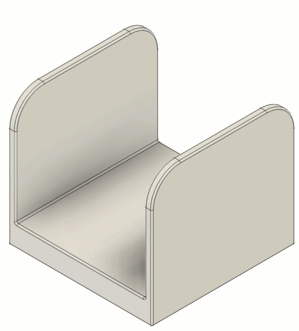

 2 つの面の間: 選択した 2 つの面の中央にジョイントの原点を作成して、コンポーネントを配置します。 |
![[2 つの面の間]原点モード](../images/animation/origin-between-two-faces.gif) |

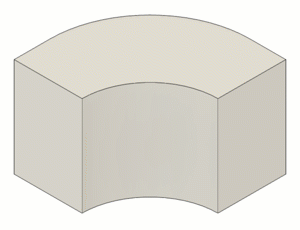

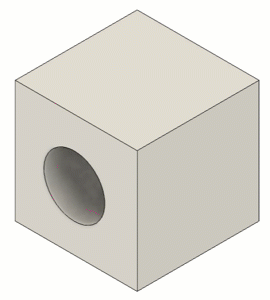

 2 エッジ交差: 2 つのエッジの延長交点にジョイントの原点を作成して、コンポーネントを配置します。 |
![[2 エッジ]原点モード カーブ](../images/animation/origin-two-edge-intersection-curve.gif)  |
平面、エッジ、スナップ
ジョイントおよびジョイントの原点を定義するジオメトリを選択します。
| オプション | 操作 |
|---|---|
| 平面 1 | 面を選択 |
| 平面 2 | 2 番目の面を選択 |
| エッジ 1 | エッジを選択 |
| エッジ 2 | 平行でないエッジを選択 |
| スナップ | ジョイントの原点を配置するスナップ点を選択 |
[位置合わせ]セクション
位置合わせするジョイントの角度、オフセット、および方向を調整します。
角度、オフセット、反転、向きを変更
| オプション | 操作 |
|---|---|
| 角度 | ジョイントの作成時にジョイントの原点の参照座標系を回転してコンポーネントを位置合わせ |
| X をオフセット | X 軸に沿ってジョイントの原点をオフセット |
| Y をオフセット | Y 軸に沿ってジョイントの原点をオフセット |
| Z をオフセット | Z 軸に沿ってジョイントの原点をオフセット |
反転  |
ジョイントの作成時にジョイントの原点を反転してコンポーネントを位置合わせ |
| 向きを変更 | ジョイントの原点の方向を変更する 2 つの軸を選択 |
| Z 軸 | Z 軸を選択 |
| X 軸 | X 軸を選択 |
