[ジョイントの原点]は、Fusion で 2 つ以上のコンポーネントをジョイントに関連付けるために使用するジオメトリを定義します。

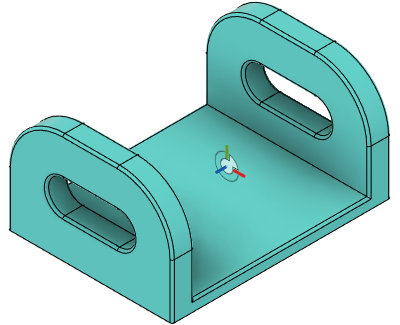

ジョイントを作成すると、アイコンでジョイントの原点
が示されます。これは、ジョイントがどのように組み立てられているかを理解するために役立つ視覚的表現です。
ジョイントを作成するときに、コンポーネントや構築ジオメトリにスナップすることで、各コンポーネントにジョイントの原点を配置します。
各ジョイントの原点は座標系と考えることができます。[ジョイントの原点]アイコン
の平面は XY 平面を表します。
赤い軸は、正方向の X 軸を表します。
緑の軸は、正方向の Y 軸を表します。
![]()
[ジョイントの原点]アイコンの白い側は、正方向の Z 軸を表します。
![]()
[ジョイントの原点]アイコンのオレンジ色の側は、負方向の Z 軸を表します。
![]()
3 つのジョイントの原点モードから選択できます。
| ジョイントの原点モード | 説明 |
|---|---|
| コンポーネントを位置合わせするための面、エッジ、または点にジョイントの原点を作成します。 | |
| ジョイントの原点を作成して 2 つの面の間の中心にコンポーネントを置きます。 | |
| ジョイントの原点を作成して 2 つのエッジの延長交点でコンポーネントを位置合わせします。 |
キャンバス下部のナビゲーション バーで、[表示設定] > [オブジェクトの表示設定] > [ジョイントの原点]をクリックして、アクティブなデザイン内のジョイントの原点の表示/非表示を切り替えます。
[表示設定] > [オブジェクトの表示設定] > [ジョイントの基準軸]をクリックすると、アクティブなデザイン内のジョイントの原点の軸のみの表示/非表示が切り替わります。
