負荷制御ツールパスを生成する

1. [製造]作業スペースのツールバーで、[ミル] > [3D] > [負荷制御]をクリックします。

   [負荷制御]ダイアログが開きます。

2. [工具]タブで、[選択]をクリックして工具を選択します。使用する工具を作成していない場合は、ダイアログの左側のパネルにある[Fusion ライブラリ]で、[サンプル工具]ライブラリから工具を選択します。

   ヒント: ブルノーズ ミルおよびフラット エンド ミルは、負荷制御などのツールパスを使用して材料を除去する場合に最適です。



3. [ジオメトリ]タブで、[加工境界]を使用してツールパス領域を封じ込め、加工する領域を表す面、エッジ、またはスケッチを選択することができます。何も選択されていない場合、定義されたストック ボックス内でモデル全体が加工の対象になります。



4. [パス]タブで、[最適負荷]を最大側面切削量に設定します。ツールパスの切削ピッチはこの量以下になります。

   ヒント: 切削ピッチの推奨事項については、工具の製造元にお問い合わせください。通常、この値は、セットアップの材料タイプ、工具サイズ、剛性に応じて、工具直径の 10 ～ 40% になります。

5. 省略可能な手順:

   • パスごとの Z 深さは、[最大粗取り切込みピッチ]パラメータを使用して調整できます。

   • 後の仕上げ操作の材料を調整するには、[仕上げ代]チェックボックスをオンにします。

   • NC プログラムのサイズを小さくするには、[円滑化]を有効にします。

   • 最終的な Z 深さを調整するには、[高さ]タブに移動し、[ボトム高さ]をオフセットします。[モデル ボトム]が既定の最終的な深さです。

   • エアー カットの移動量を削減するには、[ジオメトリ]タブの[取残し加工]グループで、[エアー カットを削減]を選択します。

6. [OK]をクリックします。

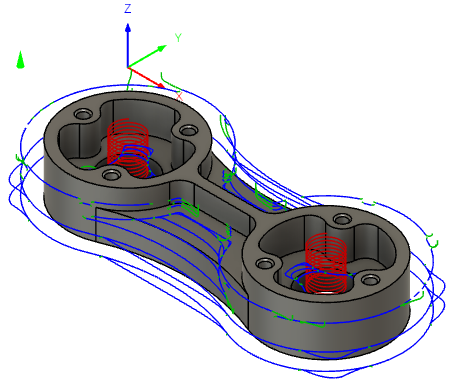

ツールパスが生成されます。
