フォーム ミル工具

フォーム ミル工具は、複雑な形状や輪郭を作成するために設計された特殊な切削工具です。これらの工具は、特殊な作業に必要な特定の形状やフォームに合わせてカスタム設計されています。エンド ミルなどの標準的なミル工具は平面と 3D 形状を生成できますが、フォーム ミル工具は複雑な 2D プロファイル、曲線、およびキャビティを切削するのに役立ちます。フォーム ミル工具を使用すると、工具交換の必要性を最小限に抑え、必要な加工作業の数を減らすことで、サイクル タイムを短縮できます。

フォームミル工具を作成するには、工具の半分の閉じたプロファイルのスケッチを作成するか、CAD 図面をアップロードする必要があります。Fusion は、軸を中心に半分のプロファイルを回転させます。

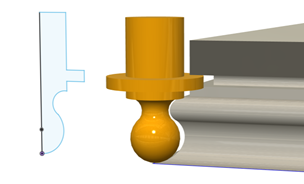

フォーム ミル工具シミュレーションの横にある半分のプロファイルのスケッチ

注: シミュレーション中にフォーム ミル工具が表示されますが、Fusion は近似エンド ミル工具に基づいてツールパスを生成するため、3D 形状の加工にはフォーム ミル工具は推奨されません。

補正点

補正点は、フォーム ミル工具上の特定の位置で、切削する形状に従うのに役立ちます。これにより、正確に切削するためにフォーム ミル工具が正しく配置されます。

先端の左上エッジの補正点 パーツの下側での輪郭選択 結果のツールパス - 工具を駆動する補正点
補正点** 輪郭選択** 結果のツールパス**

補正点は自分で設定することも、Fusion で自動的に選択することもできます。自動に設定した場合、補正点は工具の先端と同じ高さに配置され、工具の最も広い直径に合わせて配置されます。

工具の切削高さを調整する必要がある場合は、工具ライブラリでフォーム ミル工具を編集するときに先端オフセットを変更します。

フォーム ミル工具 - 補正点 1.赤い点は補正点を表しています。

2.黒い点は、ツールパスの起点を表しています。補正点に基づいて計算され、工具の Z オフセットを表しています。

サポートされている加工法

フォーム ミル工具は、ほとんどの 2D および 3D ミル加工法で動作します。ただし、ほとんどの多軸加工法とは互換性がありません。
