チュートリアル: 負荷制御とオフセット粗取りを使用した 3 + 2 加工

3 + 2 加工を使用すると、従来の 3D 加工では 1 つのセットアップで行うことができなかったフィーチャの加工を効率的に行うことができます。3D 負荷制御粗取りと 3D オフセット粗取りは 2 つの効率的な粗取り方法であり、パーツのフィーチャの加工に使用できます。

このチュートリアルの内容:

• 2 つの面に対する 3 + 2 加工法を準備します。
• 3D 負荷制御粗取りを使用して 1 つのフィーチャを作成します。
• 3D オフセット粗取りを使用して、2 番目のフィーチャを作成します。

開始時のストック(左)は既に 1 つの形状に仕上げられており、3+2 ツールパスを使用して 2 つのポケット(右)を加工することのみが必要でした。

前提条件

• [製造]作業スペースで Tutorial3 が開かれていること。

  1. 必要に応じて、アプリケーション ツールバーで[データ パネルを表示] をクリックします。

  2. データ パネルの[サンプル]で、[CAM Samples] > [Tutorials] > [Tutorial3]をダブルクリックします。

  3. データ パネルを閉じます。

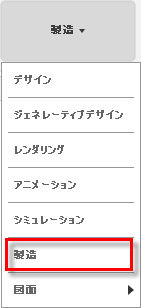

  4. [デザイン]作業スペースのツールバーにある[作業スペース]メニューから、[製造]を選択します。
