アクティビティ 1: 3D 負荷制御粗取りを使用する

このアクティビティでは、3+2 加工セットアップを使用してパーツの方向を設定し、3D 負荷制御粗取り加工法(以前の負荷制御)を使用して楕円形状フィーチャを作成します。

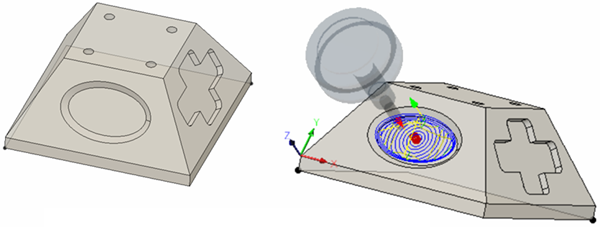

パーツを加工する前(左)と、3D 負荷制御粗取りを使用した後(右)。

前提条件

• Tutorial3 モデルが開いていることを確認します。
• 作業スペースが[製造]であることを確認します。

手順

1. [製造] ツールバーの [ミル] タブで、 [3D] > [3D 負荷制御粗取り] を選択します。

2. [3D 負荷制御粗取り] ダイアログで、工具を [#12 – Ø8 R1 mm bullnose] に設定します。

   1. [3D 負荷制御粗取り] ダイアログで、 [工具] タブを選択します(まだ選択されていない場合)。

   2. [選択]ボタンをクリックします。

   3. [工具を選択]ダイアログの左側のパネルで、下部までスクロールして[Tutorial Tools (Metric)]を選択します。

   4. 工具のリストで工具[#12 – Ø8 R1 mm (Bull nose end mill)]をクリックします。

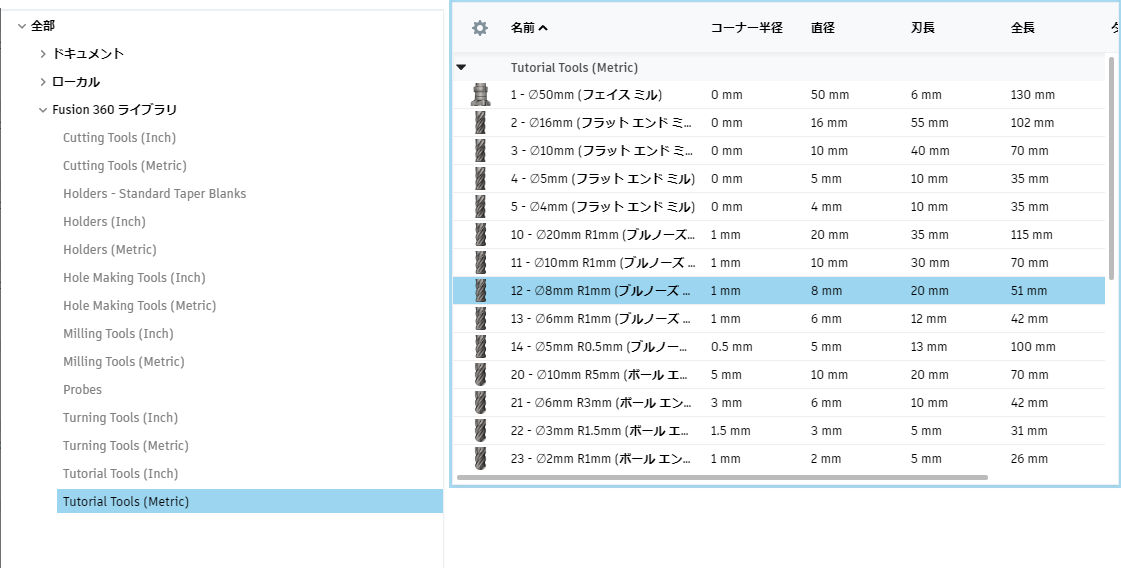

      [Tutorial Tools (Metric)]ライブラリを選択してから、特定の工具を選択します。

   5. [選択]をクリックして工具を選択し、[工具を選択]ダイアログを閉じます。

3. 加工する方向と楕円形状を定義します。

   1. [3D 負荷制御粗取り] ダイアログで、 [複合軸] タブを選択します。
   2. [工具方向]ボックスをオンにして、このグループを展開します。
   3. [方向]ドロップダウン メニューから、[Z 軸/平面、X 軸を選択]を選択します。
   4. Z 軸を定義する面を定義するために、[Z 軸]ボタンがアクティブであることを確認し、楕円が含まれている面を選択します。
   5. [X 軸]ボタンがアクティブであることを確認し、選択した面で最も長いエッジを選択します。この選択により X 軸方向が定義されます。
   6. [原点]ドロップダウン メニューから[選択された点]を選択します。
   7. [工具の方向の原点]パラメータの[点]ボタンをクリックします。
   8. 楕円が含まれている台形平面の左下コーナーをクリックして、新しい原点を定義します。

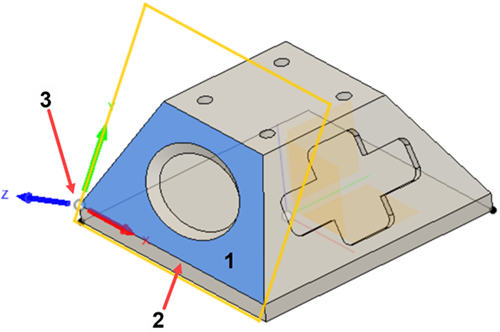

      Z 軸方向を定義する平面(1)、X 軸方向を定義するエッジ(2)、原点を定義するコーナー(3)。

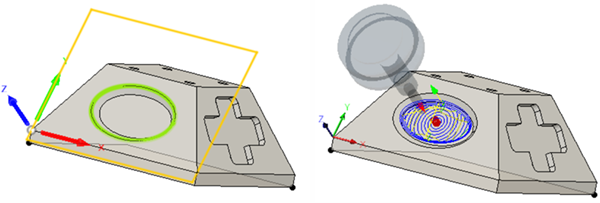

4. 加工境界として外側の楕円状エッジを選択します。

   1. [加工境界外周]で[選択]を選択します。

   2. [加工境界]の選択がアクティブであることを確認します。

   3. 外側の楕円状エッジをクリックします。

   4. [工具制限境界]ドロップダウンから[工具中心境界]を選択します。

   5. [3D 負荷制御粗取り] ダイアログで [OK] をクリックして、ツールパスの計算を開始します。



アクティビティ 1 のサマリー

このアクティビティでは、3+2 加工法を使用してパーツの方向を設定し、楕円が含まれている平面がマシンの Z 軸に垂直になるようにしました。次に、3D 負荷制御粗取りを使用して楕円状ポケットを粗取りしました。

パーツを加工する前(左)と、3D 負荷制御粗取りを使用した後(右)。
