アクティビティ 4: ざぐりを加工する

このアクティビティでは、パーツの左上コーナーと右上コーナーでざぐりを 2 つ加工します。

前提条件

• アクティビティ 3 を完了していること。

手順

1. [ボア]ダイアログから、[#2 - Ø8 mm flat tool]を選択します。

   1. [製造]作業スペースのツールバーで、[ミル] > [2D] > [ボア] をクリックします。

      [ボア]ダイアログが開きます。

   2. [工具]タブ を選択します。

   3. 必ず[#2 - Ø8 mm flat]がまだアクティブな工具であることを確認してください。

2. 2 つのざぐり加工領域の形状を選択します。

   1. [ボア]ダイアログで、[形状]タブ をクリックします。

   2. [円形状面の選択]ボタンがアクティブで、「無」に設定されていることを確認します(選択を参照)。

   3. パーツの左側で上部円柱面を選択します。

      必要に応じて、上側の大きい穴を拡大ズームします。



   4. パーツの右側で上部円柱面を選択します。

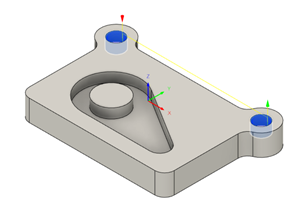

      2 つの面が選択されているはずです。



3. 深さの切削のピッチを設定します。

   1. [パス]タブ をクリックします。

   2. [ランプ角度を使用]オプションが選択解除されていることを確認します。

      これで、ピッチボックスが表示されます。

   3. [ピッチ]を 2 mm に設定します。

      これは回転あたりの深さです。

   4. [OK]をクリックして計算を開始します。

アクティビティ 4 のサマリー

このアクティビティでは、ボア ツールパスを使用してカウンター ボアの穴をクリアしました。

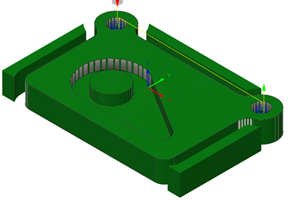

処理中のストックを使用して計算されたツールパスを次に示します。

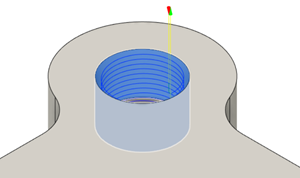

ツールパスは、赤色の矢印の始点、黄色の早送り動作、緑色の進入動作と退出動作、青色の切削動作、および終点の緑色の矢印で示されています。
