アクティビティ 5: 穴をドリル加工する

このアクティビティでは、ワーク ピースの左上コーナーと右上コーナーで小さな穴を 2 つドリル加工します。

前提条件

• アクティビティ 4 を完了していること。

手順

1. 新しいドリル加工操作を開始し、ドリル加工工具を作成します。

   1. [製造]作業スペースのツールバーで、[ミル] > [ドリル] > [ドリル] をクリックします。

      [ドリル]ダイアログが開きます。

   2. [工具]タブ で、[選択]をクリックします。

      工具ライブラリが開きます。

   3. [新規工具] をクリックします。

   4. [新規工具]リストの[穴あけ]の下で、[ドリル]をクリックします。

      ヒント: [穴あけ]工具のタイプを選択できます。[刃物]タブでのタイプ選択を変更するには、[タイプ]ドロップダウン リストを使用します。

   5. [刃物]タブの[形状]グループで、[直径]を 5 に設定します。

      パラメータを編集すると、工具ビューに青色の矢印で表示されます。

   6. パーツの高さ全体を切削できるようにするには、[刃長]を 22 mm に変更します。

   7. [承認]をクリックして、工具を作成します。

   8. 作成した工具を選択し、[選択]をクリックしてダイアログを閉じます。

2. ドリル加工する両方の穴のジオメトリを選択します。

   1. [ドリル]ダイアログで、[形状]タブ をクリックします。

   2. [選択モード]が[選択された面]に設定されていること、および[穴仕上げ]がオンで[選択]に設定されていることを確認します。

   3. 必要に応じて、ビューを調整し、パーツの直径が小さい方の穴の円柱面を選択します。



   4. [同じ直径を選択]チェックボックスをオンにします。

      これにより、パーツの反対側の端部にある同じサイズの穴が自動的に選択されます。



3. パーツをドリルで貫通し、工具の先端を補正します。

   1. [高さ]タブ をクリックします。

   2. [ボトム高さ]で、[ドリル先端貫通]チェックボックスをオンにします。

   3. [貫通代]を 1 mm に設定します。

4. ドリル サイクル タイプを選択します。

   1. [サイクル]タブ をクリックします。

   2. [サイクル タイプ]を[切りくず切断 - 部分退避]に変更します。

   3. [OK]をクリックして計算を開始します。

アクティビティ 5 のサマリー

このアクティビティでは、ワーク ピースの左上コーナーと右上コーナーの 2 つの小さなドリル穴のツールパスを計算しました。

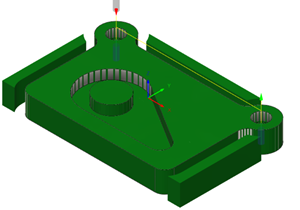

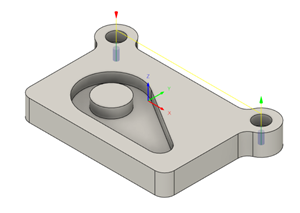

処理中のストックを使用して計算されたツールパスを次に示します。

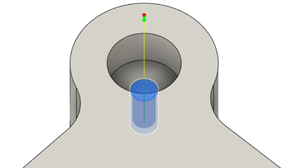

ツールパスは、赤色の矢印の始点、黄色の早送り動作、緑色の進入動作と退出動作、青色の切削動作、および終点の緑色の矢印で示されています。
