アクティビティ 8: 平坦部を使用して基準サーフェスを加工する

このアクティビティでは、平坦部加工法を使用して基準サーフェスを加工し、完全に水平になるようにします。

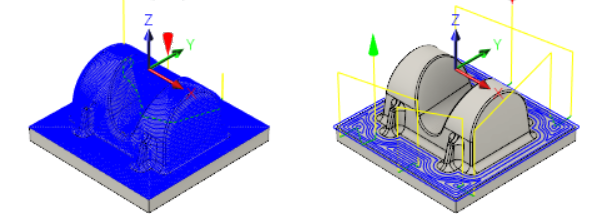

仕上げにスキャロップが適用されたパーツ(左)。平坦部加工法を使用してベースを加工した後のパーツ(右)。

前提条件

• パーツの仕上げ操作としてスキャロップ加工法が適用されていること(アクティビティ 7)。

手順

1. [平坦部]ダイアログで、[13 - Ø6 R1 mm bullnose tool]を選択します。

   1. [製造]ツールバーの[ミル]タブで、[3D] > [平坦部] を選択します。
   2. [工具]タブ で、[選択]をクリックします。
   3. [Tutorial4]ライブラリから、[#13 - Ø6 R1 mm bullnose tool]を選択します。
   4. [選択]をクリックして[工具を選択]ダイアログを閉じます。

2. パーツの上部およびパーツのリッジの小さいフラット領域の加工を回避するには、底部フラット面のみを加工するように深さ範囲を制限します。

   1. [高さ]タブ をクリックします。
   2. [トップ高さ]ドロップダウン メニューから[選択]を選択します。

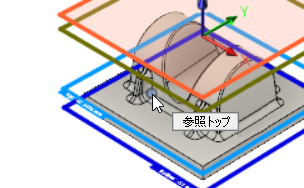

   3. [参照トップ]については、下図に示すように下部フィレットの上の頂点の 1 つを選択します。



3. 加工パスを指定します。

   1. [パス]タブ をクリックします。

   2. [許容差]を 0.02 mm に変更します。

   3. [円滑化公差]を 1 mm に変更します。

   4. [仕上げ代]チェックボックスをオンにします。この操作はストック許容値なしでパーツの最終形状に加工します。

   5. [径方向の仕上げ代]を 0 mm に変更します。

   6. [軸方向の仕上げ代]を 0 mm に変更します。この値は自動的に更新されます。

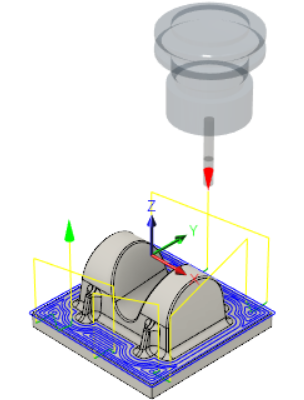

   7. [OK]をクリックすると、ツールパスの計算が自動的に開始されます。ツールパスが計算され、キャンバスにプレビューが表示されます。



アクティビティ 8 のサマリー

このアクティビティでは、平坦部加工法を使用して基準サーフェスを加工しました。
