アクティビティ 6: 平坦領域

このアクティビティでは、平坦部加工法を使用して、加工境界内のパーツの平坦領域をすべてミル加工します。

前提条件

• アクティビティ 5 を完了していること。

手順

1. 新しい 3D 平坦部操作を開始し、工具[#14 - Ø5 mm R0.5 bullnose]がまだアクティブな工具であることを確認します。

   1. [製造]ツールバーの[ミル]タブで、[3D] > [平坦部] を選択します。
   2. [工具]タブ を選択します
   3. 必ず工具[#14 - Ø5 mm R0.5 bullnose]がまだアクティブな工具であることを確認してください。

2. トップより下を切削するようにツールパス領域を制限します。

   1. [高さ]タブ をクリックします。
   2. [トップ高さ]ドロップダウン リストは、[モデル トップ]に設定する必要があります。
   3. トップ高さの[オフセット]を -1 mm に設定します。トップに面ミルを適用したため、この領域は既に加工されているはずです。[オフセット]により、ツールパスがパーツの上面の下から開始されることが保証されます。

3. 深さの切削の設定、最適負荷、および仕上げ代。

   1. [パス]タブ をクリックします。
   2. [複数深さ]を有効にします。
   3. [最大切込みピッチ]を .4 mm に設定します。
   4. [切込み回数]を 3 mm に設定します。

4. 早送り退避のクリアランス方法とランプ タイプをコントロールします。

   1. [リンク]タブ をクリックします。
   2. [退避方法]ドロップダウン リストを[最小退避]に設定します。
   3. [ランプ タイプ]を[切込み]に設定します。
   4. [OK]をクリックして計算を開始します。

アクティビティ 6 のサマリー

このアクティビティでは、3D 平坦部操作を選択し、加工領域のトップを制限し、すべての平坦領域(モデル トップを除く)の材料を除去する複数のパスを設定しました。

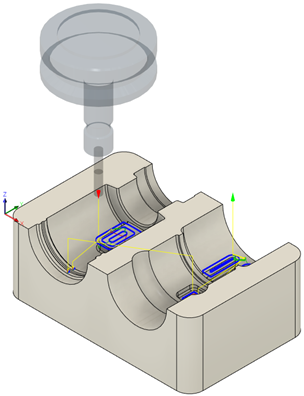

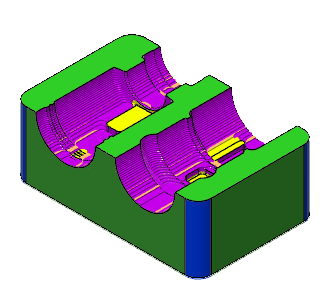

計算されたツールパスを以下に示します。	シミュレートされたツールパスを以下に示します。

ツールパスは、赤色の矢印の始点、黄色の早送り動作、緑色の進入/退出動作、青色の切削動作、および終点の緑色の矢印で示されています。
