アクティビティ 4: キャビティを粗取りする

このアクティビティでは、負荷制御加工法を使用して、キャビティから大量の材料を粗取りします。

負荷制御は、粗取り用に設計された最新の高速加工(HSM)法です。[負荷制御]の重要なパラメータは、[最適負荷]および[切込みピッチ]設定です。従来の粗取り方法では、最悪の場合に対して、負荷(または切削ピッチ)と切込みピッチを設定する必要があります。[負荷制御]では、工具のベンダーによって推奨されている最大値を使用することができます。指定された*[最大負荷]*を超えることはありません。

前提条件

• アクティビティ 3 を完了していること。

手順

1. 新しい 3D 負荷制御操作を開始し、[Tutorial Tools (Metric)]ライブラリから、[#11 - Ø10 mm R1 bullnose]を選択します。

   1. [製造]ツールバーの[ミル]タブで、[3D] > [負荷制御] を選択します。
   2. [工具]タブ で、[選択]をクリックします。工具ライブラリが開きます。
   3. ライブラリで、[Fusion ライブラリ] > [Tutorial Tools (Metric)]を選択します。
   4. リストから、[#11 - Ø10 mm R1 (Bull nose end mill)]を選択します。
   5. [選択]をクリックします。

2. 加工可能なストックの選択。

   1. [負荷制御]コマンド パレットで、[形状]タブ をクリックします。
   2. [ストック輪郭]は既定で有効になっているはずです。
   3. [取残し加工]は既定で有効になっているはずです。ストック サイズ、および既に除去された材料に基づいて、ツールパスが計算されます。
   4. [ソース]ドロップダウン リストから、[前の工程から]を選択します。この場合、前の操作で除去された材料が考慮され、同じ領域を再度切削することはありません。

3. 深さの切削の設定、最適負荷、および仕上げ代。

   1. [パス]タブ をクリックします。
   2. [最適負荷]は、XY 切削ピッチをコントロールします。変更の必要はありません。
   3. [最大粗取り切込みピッチ]は、深さの切削をコントロールします。変更の必要はありません。
   4. [仕上げ代](径方向および軸方向)を .5 mm に設定します。
   5. [OK]をクリックして計算を開始します。

アクティビティ 4 のサマリー

このアクティビティでは、3D 負荷制御粗取り操作を選択し、ライブラリ工具を選択し、取残し加工のオプションを設定し、切削ピッチ、ステップの深さ、および仕上げ代を設定しました。

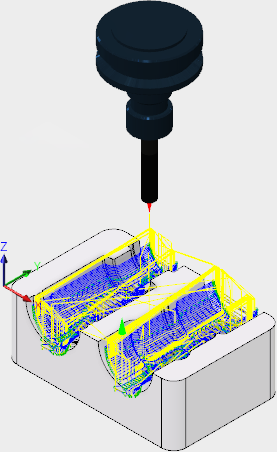

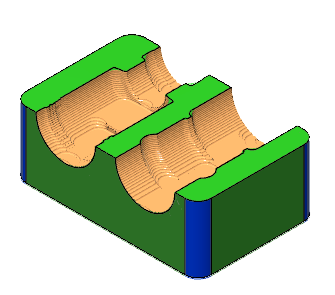

計算されたツールパスを以下に示します。	シミュレートされたツールパスを以下に示します。

ツールパスは、赤色の矢印の始点、黄色の早送り動作、緑色の進入/退出動作、青色の切削動作、および終点の緑色の矢印で示されています。
