ドリル ツールパスを生成する

1. [製造]作業スペースのツールバーで、[ミル] > [ドリル] > [ドリル]をクリックします。

   [ドリル]ダイアログが開きます。

2. [工具]タブで、[選択]をクリックして工具を選択します。ダイアログの左側のパネルの[Fusion ライブラリ]で、[サンプル工具]ライブラリから工具を選択します。

   ヒント: ドリル、センター ドリル、およびスポット ドリルは、穴の作成操作に最も一般的に使用されます。
   注: 複合軸のドリル加工では、[刃、軸およびホルダー]グループで [刃を使用] を選択することをお勧めします。

3. (省略可能) [複合軸] タブの [加工タイプ] グループで、加工タイプを選択します。3 軸、4 軸、または 5 軸加工を選択できます。

   • 4 軸: 回転軸を定義します。通常、穴はこの軸に対して垂直です。
   • 5 軸: 完全な 5 軸ドリル加工を有効にします。軸制限を定義し、工具軸を基準にした最小傾斜角度と最大傾斜角度を適用することができます。

4. [ジオメトリ]タブで、モデル、穴エッジ、スケッチ ジオメトリ、および点から、円柱形の穴の面を選択することで、穴の位置を選択できます。

   • 4 軸加工では、角度の付いた穴や傾斜サーフェス上の穴など、Z 軸に位置合わせされていない穴を選択することができます。

     • 円柱上の穴などの場合は、穴の軸が回転軸と交差する必要があるかどうかを指定します。
     • 直方体上の穴などの場合は、穴の軸が垂直平面で移動できるようにします。
     • 傾斜角度を設定して、穴を垂直平面から離すように傾けます。

   • 5 軸加工では、特定の領域にアクセスするために工具を傾ける必要がある複雑な穴ジオメトリを選択できます。

     注: ポイント選択は、ツールパス設定で定義されている穴の軸によって異なります。このため、ポイント選択は 4 軸および 5 軸のツールパスでは使用できません。



5. 省略可能な手順:

   • 同じサイズの穴を選択するには、[同じ直径を選択]パラメータを有効にします。

   • 同じ深さの穴を選択するには、[同じ穴の深さのみ]パラメータを有効にします。

   • 同じ開始高さの穴を選択するには、[同じ Z 軸トップ高さのみ]パラメータを有効にします。

6. ジオメトリの選択が穴のエッジまたはスケッチ ジオメトリに基づいている場合は、[高さ]タブで[ボトム高さ]を設定します。[面] を選択した場合、Fusion はモデル データから [穴ボトム] を自動的に認識します。

7. [パス] タブで、操作に必要なサイクル固有のパラメータを調整します。

8. [サイクル]タブで、作成する穴のタイプに基づいて[サイクル タイプ]を選択します。

   注: 4 軸加工または 5 軸加工を使用する場合、ツールパスは簡略化された固定サイクルではなく、詳細な動作(拡張パス)として生成されます。このため、ねじ切り、タッピング、バック ボアなどの操作は、複合軸モードではまだサポートされていません。

9. [OK] をクリックします。

ツールパスは、選択した加工タイプとジオメトリに基づいて生成されます。

3 軸ドリル加工ツールパス。

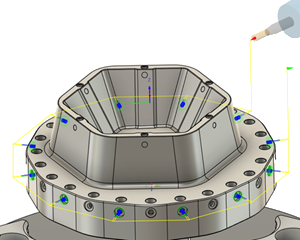

複合軸ドリル加工ツールパス。
