ドリル加工法

[ドリル]ツールパスは、ワークに穴を作成するための一般的な機械加工プロセスです。ミルと旋盤の環境で同じように機能します。

通常、この機能は、CNC 制御機で利用可能な固定サイクルをトリガします。これらのサイクルには、さまざまな穴加工によく使用されるモーションが組み込まれています。

穴を作成するドリル ツールパス。

ドリル位置は、モデル、穴エッジ、スケッチ ジオメトリ、および点から、円柱形の穴の面を選択することで選択できます。同じ直径を選択、および一直線上にある同心の穴、同じ深さに一致する穴、同じ開始高さに一致する穴を結合する際に役立つ追加のオプションがあります。

ドリルのサイクル タイプには、基本的なドリル、深穴ドリル、カウンター ボア、ボア、およびタッピングのサポートが含まれています。最終的な NC コードに出力される固定サイクルは、ポストプロセッサの選択および加工機械の性能によって異なります。

Fusion [製造]作業スペースの穴ドリル オプション。

[製造] > [ミル] > [ドリル] > [ドリル]

[製造] > [旋盤] > [ドリル] > [ドリル]

複合軸ドリル加工

ドリル加工法では、複合軸加工がサポートされており、複合軸加工の高度な機能を使用して、複雑なジオメトリを正確かつ効率的にドリル加工できます。この機能は、従来の 3 軸ドリル加工方法では 1 回の操作で目的の結果を得るのが困難な、角度の付いた穴や垂直でない穴のあるパーツに役立ちます。

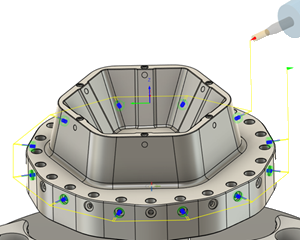

複合軸ドリル加工ツールパス。

複合軸ドリル加工では、次の 3 つの新しい加工タイプが導入されています。

4 軸

機械加工セットアップの回転軸を簡単に定義できるようになりました。既定では、穴はこの軸に対して垂直にドリル加工されます。4 軸加工では、角度の付いた穴や傾斜サーフェス上の穴など、Z 軸に位置合わせされていない穴を選択することができます。

• 円柱上の穴などの場合は、穴の軸が回転軸と交差する必要があるかどうかを指定します。
• 直方体上の穴などの場合は、穴の軸が垂直平面で移動できるようにします。
• 傾斜角度を設定して、穴を垂直平面から離すように傾けます。

5 軸

このオプションでは、完全な 5 軸動作を使用して穴を加工することができます。これは、特定の領域に到達するために工具を傾ける必要がある、複雑な穴ジオメトリの場合に理想的です。軸制限を定義し、工具軸を基準にした最小傾斜角度と最大傾斜角度を設定することができます。

穴選択

4 軸または 5 軸加工タイプを選択すると、[ジオメトリ]タブで選択できる穴が自動的に制限されます。このフィルタリングは、[複合軸]タブで定義した軸設定に基づきます。3 軸の場合、フィルタはより単純です。Z 軸に位置合わせされた穴のみを選択できます。

ツールパスの出力と制限事項

4 軸加工または 5 軸加工を使用する場合、ツールパスは簡略化された固定サイクルではなく、詳細な動作(拡張パス)として生成されます。このため、スピンドルと送り速度は同期されません。したがって、ねじ切り、タッピング、バック ボアなどの操作は、複合軸モードではまだサポートされていません。また、一部のツールパス順序付けオプションは、固定された Z 軸に依存しています。次に例を示します。

• [X 順]は、Z 軸がロックされている場合にのみ機能するため、3 軸でのみ使用できます。
• 加工境界も固定された Z 軸を必要とするため、4 軸加工または 5 軸加工ではサポートされません。
