バー サポート構造を追加する
SLA/DLP または MPBF の積層マシンが選択された積層セットアップがあることを確認します。
[製造]作業スペースのツールバーで、[積層] > [サポート] > [バー サポート]
をクリックします。[バー サポート]ダイアログが開きます。
[サポートされているモデル]をアクティブにして、キャンバスでサポートするソリッド ボディ、ソリッド ボディの面、またはメッシュ面グループをクリックします。
ヒント: 特定の領域でサポートが生成されないようにするには、 [回避] チェックボックスをオンにして、 [回避されたモデル] がアクティブになっていることを確認し、キャンバスでソリッド ボディ、ソリッド ボディの面、またはメッシュ面グループをクリックします。0 ～ 90 度の範囲で [サポートのオーバーハング角度] を入力して、サポートが必要な水平面からの角度を指定します。
[一般]タブで、[アンカー密度]を選択して、バー サポートのコンパクトさを指定します。

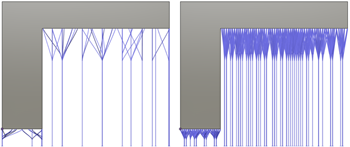

低密度(左)と高密度(右)のアンカーの例。
[バー プロパティ]タブで、[バーのサイズ]、および[バー形状]のオプションを選択してサポートの厚さを指定し、サポートの断面形状を決定します。

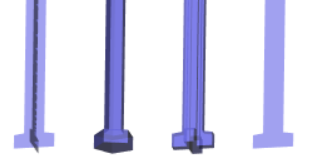

バー形状が断面(左)、ソリッド バーと単一ハッチング チューブ(左中央)、ソリッド断面(右中央)、およびハッチング(右)の例。単一ハッチング チューブはソリッド バーと同じ形状ですが、エクスポート時の単一ハッチング チューブのスライス方法が異なります。
省略可能な手順:
バーをその上部でブランチに分割するには、[一般]タブで[ブーケ]チェックボックスをオンにし、[ブーケ密度]を選択してブーケのブランチのサイズを指定します。

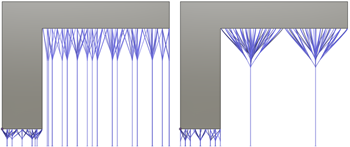

小(左)および大(右)のブーケ構造の例。
サポートを生成する場所、またはサポートを生成しない場所を決定するには、 [一般] タブの [サポートされているモデル上のバー] グループで、チェックボックスをオンまたはオフにします。
支持をグループ化してテーパ付けし、ベース プレート サポートを含めるには、[一般]タブで、[グループ]チェックボックスをオンにします。
パーツ間のサポートを有効にするには、[一般]タブで、[バーをプラットフォームに投影]チェックボックスをオフにします。
バー サポートがサポートされるサーフェスで直角に終端するようにするには、 [バー プロパティ] タブで [パーツに直角] チェックボックスをオンにします。
サポートを手で簡単に取り外せるようなサポートとパーツの接続を作成するには、[接続]タブで[分割点]チェックボックスをオンにし、[分割点タイプ]を選択します。
ビルド プラットフォームへのバー サポートの接続方法を管理するには、[プラットフォーム接続]チェックボックスをオンにし、[タイプ]を選択します。

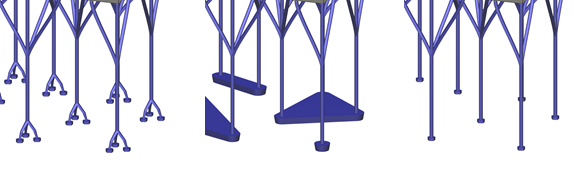

ルート(左)、グループ用のベース プレート(中央)、プラットフォーム接続選択解除(右)の例。
ビルド プラットフォームでサポートの厚みを防ぐには、 [接続] タブで、 [プラットフォームでのパッド] チェックボックスをオフにします。
[OK]をクリックします。
サポートが生成され、ブラウザの[サポート]ノードの下に、[バー サポート]子項目が追加されます。
ヒント: 今後これらのサポート設定を再利用するには、子項目を右クリックして[テンプレートとして保存]を選択し、テンプレート ライブラリに追加します。
セットアップで MPBF 積層マシンを使用している場合は、積層ツールパスを生成してシミュレートすることができます。そうでない場合は、ビルド ファイルを書き出します。
