ソリッド バー サポート構造を追加する

  1. FFF 積層マシンを選択した積層セットアップがあることを確認します。

  2. [製造] 作業スペースで、 [積層] > [サポート] > [ソリッド バー サポート] ソリッド バー サポートのアイコン をクリックします。

    [ソリッド バー サポート]ダイアログが開きます。

  3. [サポートされているモデル] をアクティブにして、キャンバスでサポートするソリッド ボディ、ソリッド ボディの面、またはメッシュ面グループをクリックします。

    ヒント: 特定の領域でサポートが生成されないようにするには、 [回避] チェックボックスをオンにして、 [回避されたモデル] がアクティブになっていることを確認し、キャンバスでソリッド ボディ、ソリッド ボディの面、またはメッシュ面グループをクリックします。
  4. 0 ~ 90 度の範囲で [サポートのオーバーハング角度] を入力して、サポートが必要な水平面からの角度を指定します。

    サポートのオーバーハング角度の例

  5. [一般] タブで、 [アンカー密度] を選択して、バー サポートのコンパクトさを指定します。

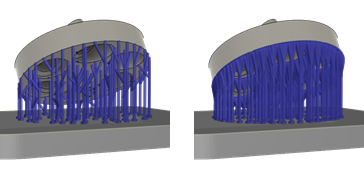

    アンカー密度の例

    低(左)と高(右)のアンカー密度の例。

  6. [バー プロパティ] タブで、 [パーツの幅][プラットフォームの幅] 、および [バー形状] を入力してサポートの厚さを指定し、断面形状を指定します。

  7. [接続] タブで、 [パーツまでの距離] を入力して、サポートとパーツのサーフェスの間のギャップを指定します。

  8. 省略可能な手順:

    • モデルの内側または外側にサポートを生成するかを指定するには、 [ジオメトリ] タブで [高度な領域フィルタ] チェックボックスをオンにし、 [クラスタの内側または外側] のオプションを選択します。

    • これらのサポートと他の既存のサポートとの間に距離を設定して重ならないようにするには、 [ジオメトリ] タブで [他のサポートまでの距離] チェックボックスをオンにして、 [距離] を入力します。

    • サポートを生成する場所、またはサポートを生成しない場所を決定するには、 [一般] タブの [サポートされているモデル上のバー] グループで、チェックボックスをオンまたはオフにします。

    • サポート バーを枝分かれさせてツリー状のブーケ構造を形成するには、 [一般] タブで [ブーケ] チェックボックスをオンにし、 [ブーケ密度] を選択します。

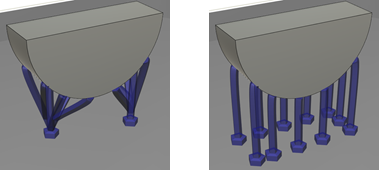

      ツリー構造の例

      ブーケ選択(左)とブーケ未選択(右)。

    • バーでテーパ グループを形成できるようにするには、 [一般] タブで、 [グループ] チェックボックスをオンにします。グループごとのバーの数とグループのテーパを調整します。

    • バーのブレースを提供して座屈を制限するには、 [一般] タブで [ブレース] チェックボックスをオンにします。

    • バー サポートを斜めに投影するのではなく、強制的に真下に投影するには、 [一般] タブで、 [バーをプラットフォームに投影] チェックボックスをオフにします。注: これにより、プリント ベッドに接触するバー サポートの数が削減されます。

    • バー サポートがサポートされるサーフェスで直角に終端するようにするには、 [バー プロパティ] タブで [パーツに直角] チェックボックスをオンにします。

    • プリント ベッドでサポートの厚みを防ぐには、 [バー プロパティ] タブで、 [プラットフォームでのパッド] チェックボックスをオフにします。

  9. [OK] をクリックします。

    サポートが生成され、ブラウザの[サポート]ノードの下に、[ソリッド バー サポート]子項目が追加されます。

    ヒント: 今後これらのサポート設定を再利用するには、子項目を右クリックして [テンプレートとして保存] を選択し、テンプレート ライブラリに追加します。

これで、積層ツールパスを生成してシミュレートすることができます。サポートの構築方法を記述するパラメータは、プリント設定エディタにあります。

注: この機能は、積層 FFF 機能を備えたマシンを選択した場合にのみ使用できます。
