パーツの位置合わせの変換を指定する

Fusion がパーツの位置合わせの計算に使用する変換のタイプを指定します。これにより、パーツを位置合わせするための移動と回転に使用できる軸の数が決まります。変換のタイプが CNC マシンとポスト プロセッサでサポートされている必要があります。

1. [製造]作業スペースのツールバーで、[検査] > [プローブ] > [パーツの位置合わせ] をクリックします。

   [パーツの位置合わせ]ダイアログが開き、アクティブなセットアップにノードが追加されて、[製造]作業スペースのすべての既存のタブが、[パーツの位置合わせ]のコンテキスト環境に置き換わります。



   注: または、[パーツの位置合わせ]コンテキスト環境が既に開いている場合は、[位置合わせを編集] をクリックします。

2. [方法]を選択して、パーツの位置合わせの計算に使用する軸数を指定します。

   • [2 軸] : 1 つの回転軸を中心とした回転と、オプションで軸に沿った移動を可能にします。

   • [3 軸]: 1 軸、2 軸、または 3 軸に沿った移動を可能にします。

   • [4 軸]: すべての直線軸に沿った移動と 1 つの回転軸を中心とした回転を可能にします。

   • [5 軸]: すべての軸に沿った移動とすべての軸を中心とした回転を可能にします。

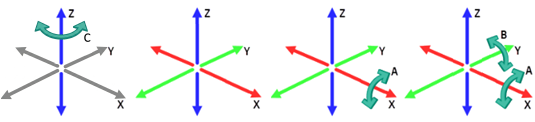

     次に例を示します。



     注: 軸は、セットアップで定義されたワーク座標系(WCS)に基づいています。

3. [2 軸] を選択した場合は、次の手順を実行します。

   1. [回転軸] を選択して、パーツの位置合わせの計算に使用する回転軸の方向を指定します。

   2. [回転原点] を選択して、回転軸が通過する点を指定します。

   3. (省略可能)位置合わせを回転のみに制限するには、[軸に沿った移動をロック] チェックボックスをオンにします。このチェックボックスをオフにしておくと、軸を中心とした回転に加えて、回転軸に沿った移動も可能になります。

4. (省略可能)[3 軸]を選択し、X、Y、または Z 軸に沿った移動を制限する場合は、[軸に沿った移動を許可]の各チェックボックスをオフにします。

5. [4 軸]を選択した場合は、回転軸を選択します。

6. [OK]をクリックします。

次に、[サーフェスを検査]操作を生成します。この結果が使用されて、パーツの位置合わせが計算されます。
