ワークフロー: マシン ビルダーを使用する

CNC マシンのマシン モデルを表示およびコンフィギュレーションするには、マシン ビルダーを使用します。軸方向を調整し、コンポーネントを割り当て、アタッチ点を定義することで、マシンのさまざまな側面を正確に表現できます。インタラクティブに軸をジョグして、物理的な CNC マシンと一致する方法でマシン モデルが移動することを視覚的に確認します。

  1. マシン モデルがマシン定義にリンクされていることを確認します

  2. [マシン ビルダー]でマシン モデルを開きます。

    1. [製造]作業スペース ツールバーの任意のタブで、[管理] > [マシン ライブラリ] マシン ライブラリ をクリックします。

    2. [マシン ライブラリ]で、[マイ マシン]サブフォルダの 1 つに移動し、マシン定義を選択します。

      ヒント: マシン定義にマシン モデルがリンクされていることを確認します。これは、マシンでシミュレーションの準備が整っていることを示します。

      シミュレーションの準備ができているマシンのアイコン

    3. ツールバーで、リンクされたマシン モデルのアイコン をクリックして、[マシン ビルダー]コンテキスト環境でマシン定義のマシン モデルを開きます。

      マシン ライブラリ ツールバー

  3. (省略可能)マシン モデルにリンクされたマシン定義の設定にアクセスし、変更するには、[マシン定義を編集] マシン定義を編集のアイコン をクリックします。

  4. [コンポーネント移動] コンポーネント移動のアイコン をクリックして、マシン モデルの軸を座標系とアラインし、正確に表現できるようにします。

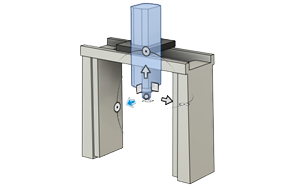

    移動の例

  5. [マシン モデル設定] マシン モデルを設定のアイコン をクリックして、マシン モデルにコンポーネントを割り当て、アタッチメント ポイントを定義します。これにより、マシン モデルが CNC マシンの物理的コンフィギュレーションを正確に表現するようになります。

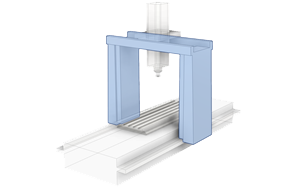

    設定例

  6. [マシン動作プレビュー] マシン動作プレビューのアイコン をクリックして、インタラクティブに軸をジョグし、マシン モデルが目的どおりに移動することを視覚的に確認します。

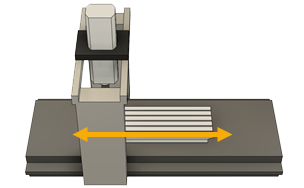

    プレビューの例

  7. (オプション)マシン モデルを ViewCube の方向に合わせるには、 [マシン モデルを方向付け] マシン モデルを方向付け をクリックします。

  8. [終了] 終了のアイコン をクリックして、マシン モデルを含むデザイン ファイルを保存し、マシン ビルダーを閉じます。

セットアップで、リンクされたマシン モデル リンクされたマシン モデルのアイコン を持つマシン定義を選択すると、シミュレーション中にマシン モデルがキャンバスに表示されます。これにより、NC コードの実行時に物理的な CNC マシンがどのように移動するかを確認することができます。
