単一または複数の操作、あるいは単一または複数のセットアップを選択して、NC プログラムを作成することができます。

NC プログラムを使用すると、複数のセットアップを単一の NC コード ファイルにまとめることができます。これは、1 つのパーツの複数の面が、同じテーブル上のさまざまな固定具で、1 つの加工サイクルで加工される場合に使用します。NC プログラムを使用すると、結合する複数のセットアップを選択し、セットアップまたは工具による操作の順序を最適化することができます。一般に、各セットアップには固有のワーク座標系(WCS)固定具オフセットが必要です。

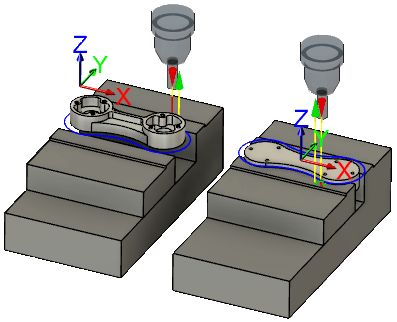

1 つの一般的な例は、テーブル上に 2 つの万力があり、万力 1 は G54 固定具オフセットを使用してパーツの上面を加工し、万力 2 は G55 固定具オフセットを使用してパーツの底面を加工する場合です。両方の面に同じ工具を必要とする操作がある場合、NC プログラムは工具の変更を省略して万力 1 および万力 2 のパスを出力できます。

[NC プログラム]ダイアログ

[NC プログラム]ダイアログの[操作]タブは、使用可能なセットアップ、およびそれらのツールパス操作を表示します。ここでは、グループに含めるセットアップと操作、および、工具変更を最小限に抑えるかどうかを選択することができます。

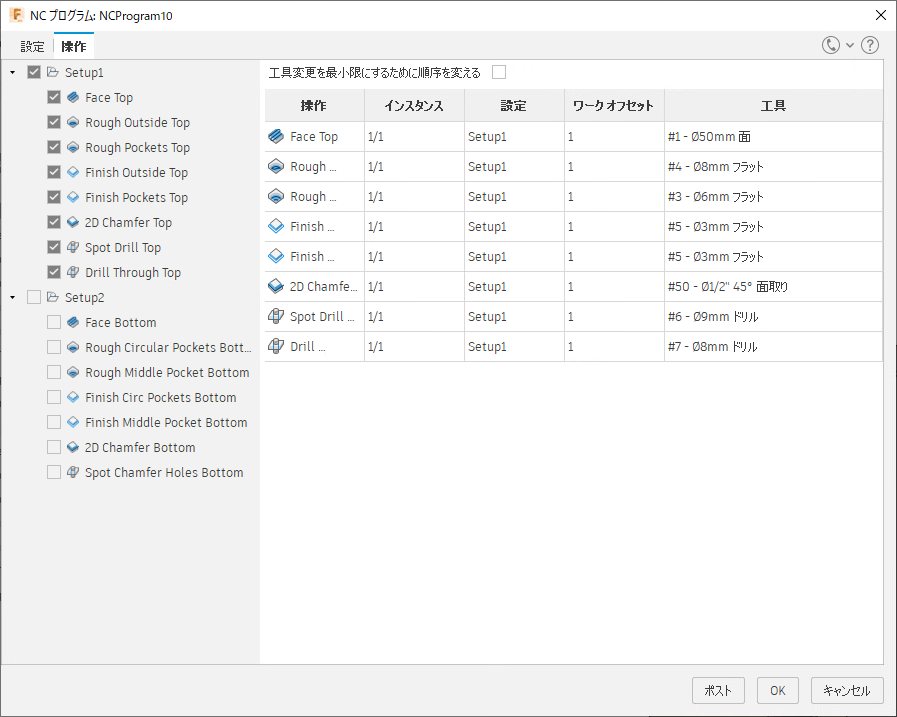

この例では、Setup1 が選択されているため、NC プログラムに既に含まれていることを確認できます。

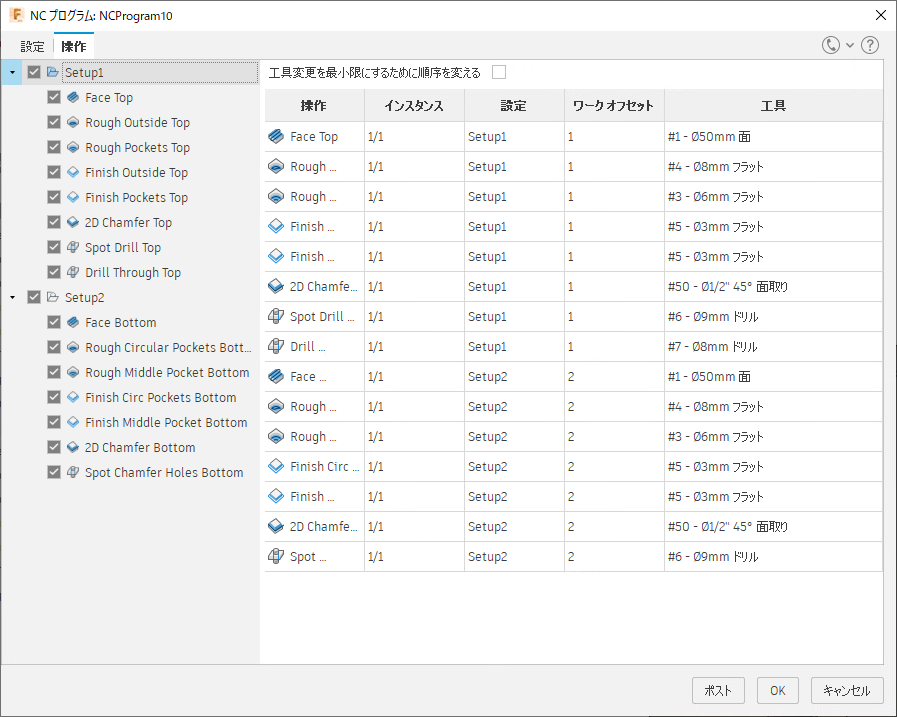

Setup2 のチェックボックスをオンにすると、その操作が NC プログラムに追加されます。

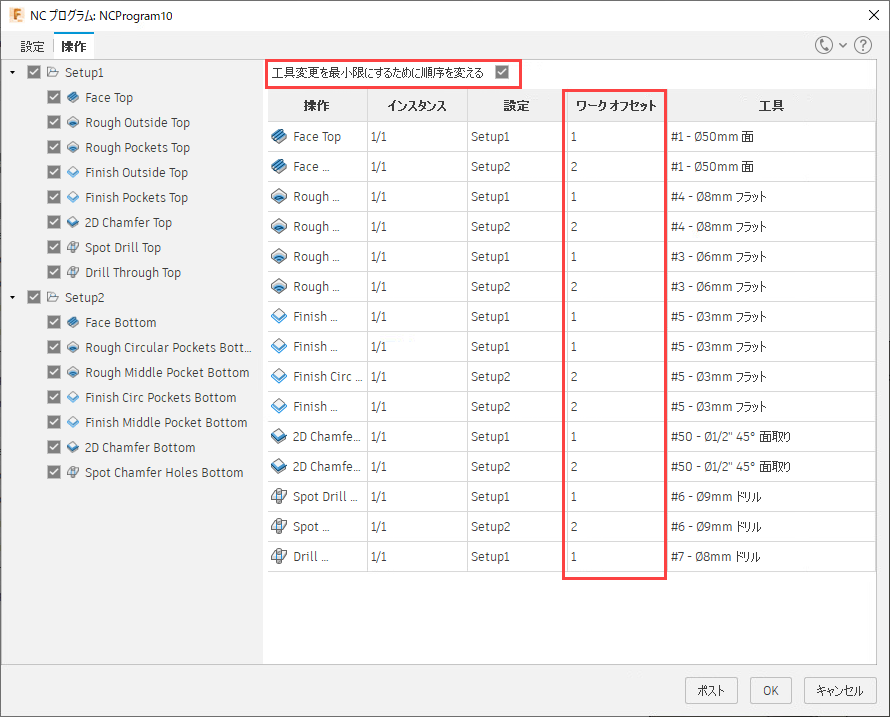

[工具交換を最小限にするために順序を変える]チェックボックスをオンにするまでは、操作はセットアップ別にすべて順次になります。オンにすると、ある工具が両方のセットアップに使用されている場合、すべての操作を完了してから次の工具を選択するようになります。NC コード ファイルには、操作ごとに正しいワーク オフセットが含まれます。

[OK]をクリックすると、新しい NC プログラムとして保存され、名前を変更することができます。グループの名前を変更するには、グループ上でゆっくりと 2 回クリックします。

詳細については、次のビデオをご覧ください。

• NC プログラムを使用してセットアップを整理する

• NC プログラムを使用してフライス加工のコードを作成する

• NC プログラムを使用してセットアップ シートを作成する
