パーツの位置合わせで使用される変換を表示する

検査結果をインポートすると、Fusion がパーツの位置合わせを計算し、位置合わせされている状態にパーツを調整する最善の方法を決定します。Fusion がパーツの位置合わせの計算に使用した変換、および変換が検査結果の偏差に与える影響を解析します。

1. [結果を取得] > [パーツの位置合わせ情報を表示] をクリックします。

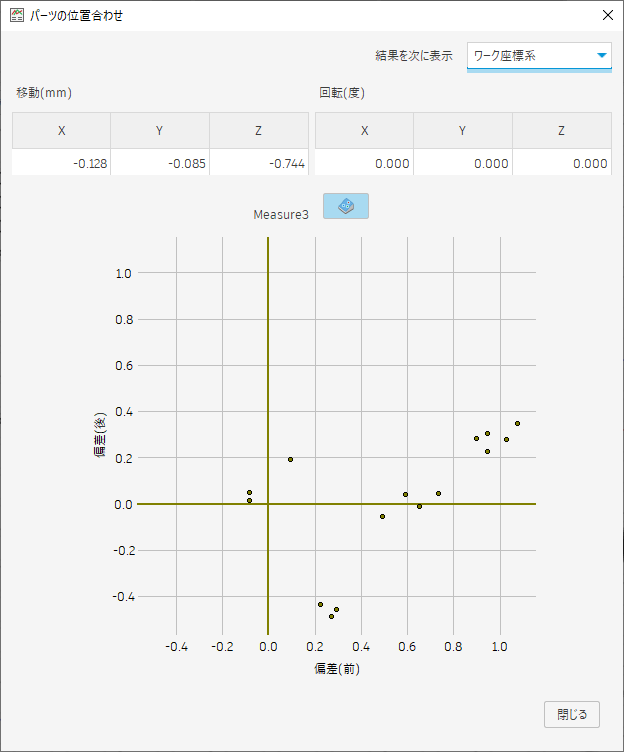

   [パーツの位置合わせ]ダイアログが開き、次の項目が表示されます。

   • パーツの位置合わせの計算に使用される、X、Y、Z に沿った移動、および X、Y、Z を中心とした回転。

     ヒント: [結果を次に表示] リストを使用して、モデルの方向に基づいて、またはセットアップで定義されたワーク座標系(WCS)に基づいて軸を表示します。

   • 個々のプローブ点の偏差を示すグラフ。水平軸はサーフェス検査からの偏差を表し、垂直軸はパーツの位置合わせの適用後の偏差を表します。



2. (省略可能)パーツの位置合わせの適用前後の詳細な計測値を表示するには、 をクリックして[検査結果]ウィンドウを開きます。
