アクティビティ 1: 積層 MJF セットアップを作成する

このアクティビティでは、サンプル ファイルを開き、[製造]作業スペースに切り替えてから、積層 MJF セットアップを作成し、プリンタを選択します。

前提条件

• [デザイン]作業スペースが開かれていること。

• 必要に応じて、インチからミリメートルに切り替えます。

  1. ブラウザで、[単位]の右側で[アクティブな単位を変更]をクリックします。



  2. [アクティブな単位を変更]ダイアログの[単位のタイプ]で[ミリメートル]を選択します。

  3. [OK]をクリックします。

手順

1. 積層 MJF ファイルを開きます。

   1. 必要に応じて、アプリケーション バーで[データ パネルを表示]をクリックします。

   2. データ パネルの[サンプル]で、[CAM Samples] > [積層造形] > [MJF] > [積層 MJF]をダブルクリックします。

   3. データ パネルを閉じます。

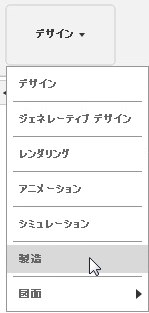

2. 作業スペースメニューから[製造]を選択します。



3. HP Jet Fusion 5000 プリンタを選択してセットアップを作成します。

   1. [製造]作業スペースのツールバーで、[積層] > [セットアップ] > [新しいセットアップ] をクリックします。

   2. [セットアップ]ダイアログで、[マシン]の横にある[選択]をクリックします。

   3. [マシン ライブラリ]の左側のパネルで、[Fusion ライブラリ]が選択されていることを確認します。

   4. 右側のパネルの[フィルタ]タブで、[機能]は[積層]に設定され、[テクノロジ]は[MJF]に設定されていることを確認します。

   5. 中央のパネルで、HP Jet Fusion 5000 を検索して選択し、[選択]をクリックします。

      マシン ライブラリが閉じ、HP - MJF プリント設定が自動的に選択されます。

   6. [セットアップ]ダイアログで、[配置]チェックボックスをオフにします。

   7. [OK]をクリックします。

   8. モデルが選択されていないという警告に、[はい]をクリックします。

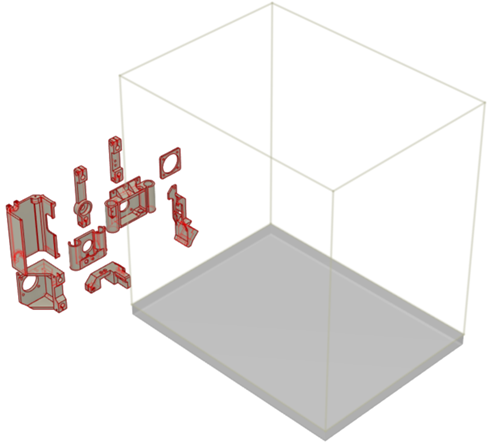

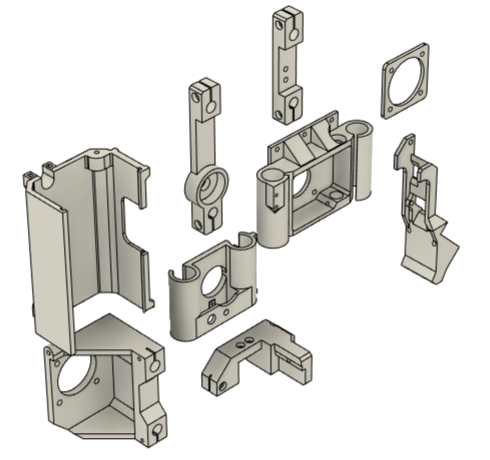

      [セットアップ]ダイアログが閉じ、[セットアップ]ノードがブラウザに追加されます。9 つのコンポーネントはビルド ボリュームの外側に配置され、赤くハイライト表示されます。



アクティビティ 1 のサマリー

このアクティビティでは、サンプル ファイルを開き、[製造]作業スペースに切り替えてから、積層 MJF セットアップを作成し、プリンタを選択しました。
