エクスポート設定エディタのリファレンス
Fusion Manufacturing Extension
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

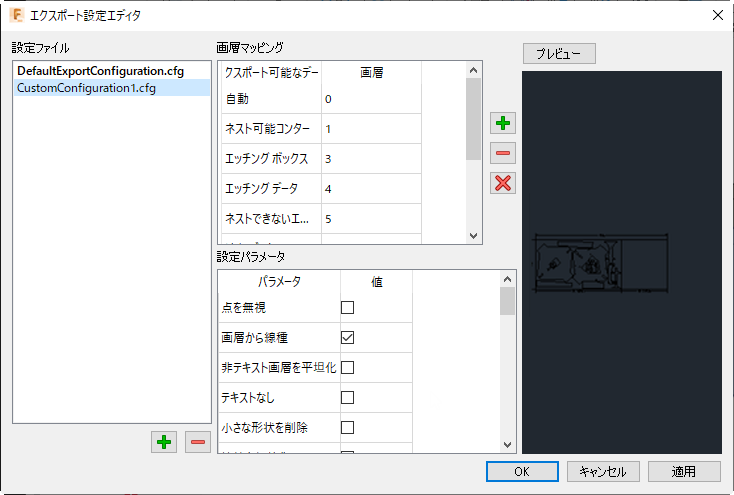

この参照トピックでは、ネストを DXF ファイルにエクスポートするときに開く[エクスポート設定エディタ]ダイアログについて説明します。エクスポート設定エディタを使用するには、ネスト スタディが作成されており、ネスト スタディをエクスポートするプロセスに入っている必要があります。
設定ファイルは、ネスト データのエクスポート方法に関するカスタマイズ可能な指示のセットです。たとえば、DXF ファイルの 5 番目の画層にはネストから除外するジオメトリが含まれていると定義することができます。Fusion Nesting には既定の設定ファイルが含まれています。このファイルを編集することはできませんが、自分のワークフローに合わせてカスタマイズしたバージョンを作成することができます。作業において同じマッピングを一貫して使用する場合、意図どおりに機能する設定ファイルを作成したら変更する必要はないと思われます。
設定ファイル
ダイアログのこのセクションには、使用可能な設定ファイルが一覧表示されます。アクティブな設定は太字になります。
- ダブルクリック: 設定ファイルをアクティブに設定します。
[作成]: ダイアログの現在の設定を使用して設定ファイルを作成します。
[削除]: 選択した設定ファイルを削除します。
画層マッピング
このテーブルを使用して、エクスポート時に値を画層にマッピングする方法をコントロールします。
- [エクスポート可能データ]列: マッピングに使用できるネスト データ タイプ。たとえば、エッチング ボックスや木目などです。
- [ターゲット画層名]列: エンティティの抽出先の画層
- : テーブルに画層の行を追加します。
- : 選択した画層の行をテーブルから削除します。
: 画層の行をすべて削除します。
これらは、CAD ワークフローで一般に使用される既定のマッピングです。
| 画層 | ネスト エンティティ | CAD 要素 |
|---|---|---|
| 0 | 自動 | |
| 1 | ネスト可能コンター | 円、線分、円弧、ポリライン、テキスト |
| 3 | エッチング ボックス | 線分、円弧、ポリライン |
| 4 | エッチング データ | 線分、円弧、円、ポリライン、テキスト |
| 5 | ネスト不能なエンティティ。これらの要素の領域も計算されます | 線分、円弧、円、ポリライン、テキスト |
| 6 | 追加データ | 線分、円弧、円、ポリライン、テキスト |
| 14 | グレイン | |
| 15-99 | ジャンク | 非表示 |
| 251 | ネスト目的では無視 | ジオメトリ ソースには表示されますが、ネストでは使用されません |
設定パラメータ
設定ファイル内のパラメータを設定します。たとえば、「No Text」はエクスポート時にテキストを除去します。各パラメータの上にマウス ポインタを合わせると、説明が表示されます。
プレビュー
エクスポートの結果をプレビューします。
