ネスト スタディを作成する
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
[コンポーネント ソース]ダイアログおよび[プロセス マテリアル ライブラリ]ダイアログで、形状、マテリアル、およびパッケージが意図したとおりに設定されたら、ネストを作成できます。

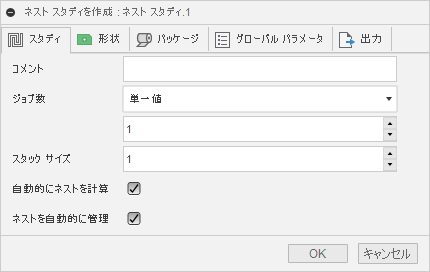

[製造] > [製法] > [ネスト] > [ネスト スタディを作成]をクリックして、[ネスト スタディを作成]ダイアログを開きます。
[スタディ]タブで、次のようなスタディの一般的なプロパティを設定します。
- [ジョブの数量]: ネスト内の個々の形状の数量をコントロールします。
- [自動的にネストを計算]: 後で手動で作成するのではなく、[OK]をクリックするとすぐにネストが作成されます。
- [ネストを自動的に管理]: ソースが変更された場合に、Fusion によってネストが修正、作成、または削除されます。
[形状]タブで、ネストに形状を含めるか除外するかを指定し、それらのプロパティを表示します。
[パッケージ]タブでは、パッケージのプロパティを表示できます。パッケージを削除するには、パッケージを右クリックして[削除]をクリックします。
[グローバル パラメータ]タブで、ネスト位置やレムナント管理などの値を調整します。
[出力]タブで、次のようなその他のネスト プロパティを調整します。
[製造モデルを作成]: ネストのツールパスと NC コードを作成する場合に選択します。これは、ネスト結果を DXF ファイルとしてエクスポートすることだけが目的の場合は必要ありません。
[ストックを含める]: 製造モデルを生成する場合、このオプションを選択すると、パーツの作成に使用されているストックの視覚表現が作成されます。
[製造モデルを作成]と[ストックを含める]の両方を選択すると、パーツの周囲にレムナント切断が作成されます(トピック「ネスト スタディのリファレンス」を参照)。
[OK]をクリックしてネスト スタディを作成します。

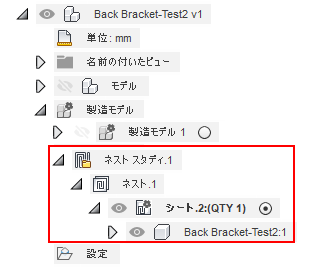

スタディとそのシートが Fusion ブラウザに追加されます。
今すぐ、または後でネストを生成する必要がある場合は、ブラウザでネスト スタディ ノードを右クリックし、[生成]を選択します。
[ネスト スタディを作成]ダイアログのすべてのコントロールの詳細については、トピック「ネスト スタディのリファレンス」を参照してください。
