プレースホルダビュー

Fusion の[図面]作業スペースでは、[ベースビューのプレースホルダ]コマンドを使用して、図面テンプレートにベースビューのプレースホルダを作成できます。

ベースビューのプレースホルダ

ベースビューのプレースホルダは、図面テンプレートのシート上に配置する最初のプレースホルダビューです。ベースビューのプレースホルダから追加の投影ビューのプレースホルダを生成できます。

図面テンプレートから図面を作成すると、ベースビューのプレースホルダによって、新しい図面で参照されるデザインアセンブリのベースビューが自動的に生成されます。

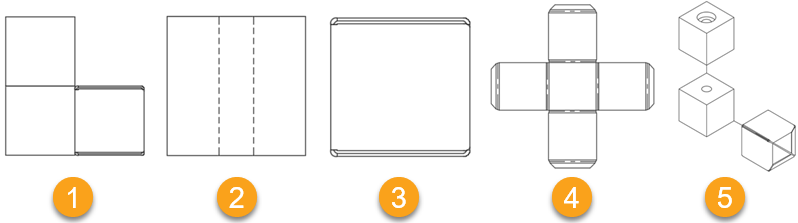

ベースビューのプレースホルダリプレゼンテーションには、次の 5 つがあります。

Fusion では、新しい図面テンプレートを作成すると、ベースビューのプレースホルダを配置するよう求めるプロンプトが表示されます。シートにベースビューのプレースホルダを配置した後、そこから追加の投影ビューのプレースホルダを生成できます。

同じシート上または追加のシート上に異なるビュープロパティを持つ追加のベースビュープレースホルダを作成できます。新しいベースビューのプレースホルダを作成する場合、新しい参照を作成することも、図面テンプレート内の既存の参照に追加することもできます。

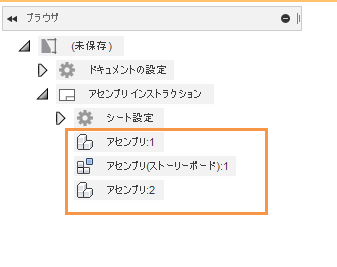

新しい参照を作成すると、ブラウザに新しいノードが表示されます。

新しいベースビューのプレースホルダを既存の参照に追加すると、ブラウザの既存の参照ノードに関連付けられます。

Fusion の[図面]作業スペースでは、[投影ビューのプレースホルダ]コマンドを使用して、ベースビューのプレースホルダを基準にして、図面テンプレートに追加のプレースホルダビューを作成できます。

投影ビューのプレースホルダは、図面テンプレートの現在のシート上にあるベースビューのプレースホルダまたは別の投影ビューのプレースホルダから生成される直交投影ビューです。

図面テンプレートから図面を作成すると、投影ビューのプレースホルダによって、新しい図面で参照されるデザインアセンブリの投影ビューが自動的に生成されます。

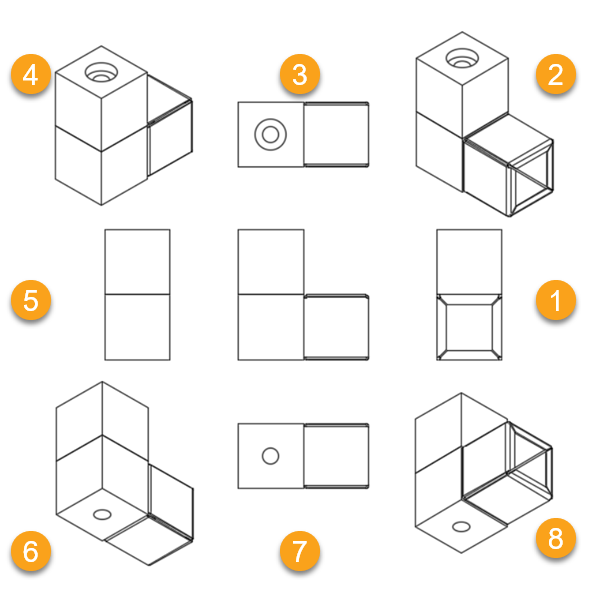

投影ビューのプレースホルダは、親ビューを基準にして 8 方向に作成できます。方向は、投影ビューのプレースホルダを作成するときにカーソルをドラッグする方向によって決まります。

投影ビューのプレースホルダは、生成元のプレースホルダビューとの親子関係を維持します。既定では、投影ビューのプレースホルダはベースビューのプレースホルダのプロパティを継承します。

ベースビューのプレースホルダのプロパティを変更すると、投影ビューのプレースホルダのプロパティも変更されます。ただし、投影ビューのプレースホルダのプロパティをオーバーライドしてから、ベースビューのプレースホルダでそのプロパティを変更した場合、投影ビューのプレースホルダではプロパティは更新されません。
