投影ビュー
Fusion の[図面]作業スペースでは、[投影ビュー]コマンドを使用して、親ビューを基準にして、デザインの追加のビューを作成できます。
投影ビューは、現在のシート上のベース ビュー、別の投影ビュー、または断面ビューから生成される直交投影ビューです。
Orientation

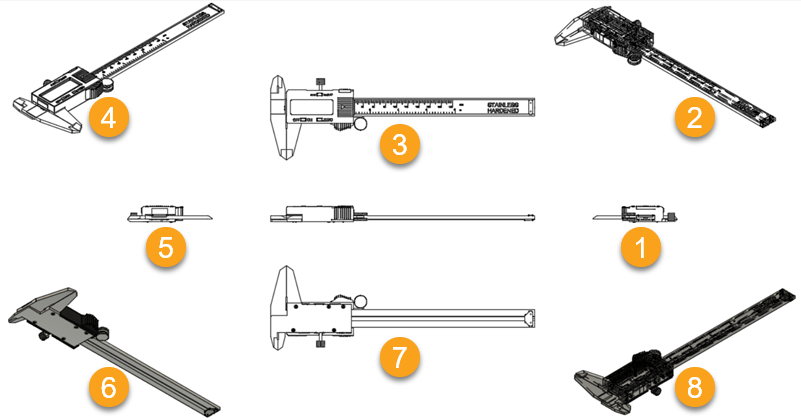

投影ビューは、親ビューを基準にして 8 方向に作成できます。方向は、投影ビューを作成するときにカーソルをドラッグする方向によって決まります。
| Orientation | ドラッグ方向 | |
|---|---|---|
| 1 | 右 | 右(0 度) |
| 2 | 北東アイソメ ビュー | 右上(45 度) |
| 3 | 上 | 上(90 度) |
| 4 | 北西アイソメ ビュー | 左上(135 度) |
| 5 | [左] | 左(180 度) |
| 6 | 南西アイソメ ビュー | 左下(225 度) |
| 7 | 下 | 下(270 度) |
| 8 | 南東アイソメ ビュー | 右下(315 度) |
プロパティ
投影ビューは、生成元のビューとの親子関係を維持します。既定では、投影ビューはベース ビューのプロパティを継承します。
ベース ビューのプロパティを変更すると、投影ビューのプロパティも変更されます。ただし、投影ビューのプロパティをオーバーライドしてから、ベース ビューでそのプロパティを変更した場合、投影ビューではプロパティは更新されません。
