図面の文字の高さ設定を編集する

現在の図面の文字の高さ設定を表示および編集する方法を学習します。

文字の高さグループの設定では、注記、引出線注記、穴注記、ねじ注記、曲げ注記、寸法、記号、テーブル、パーツ一覧、およびバルーンの文字サイズをコントロールできます。

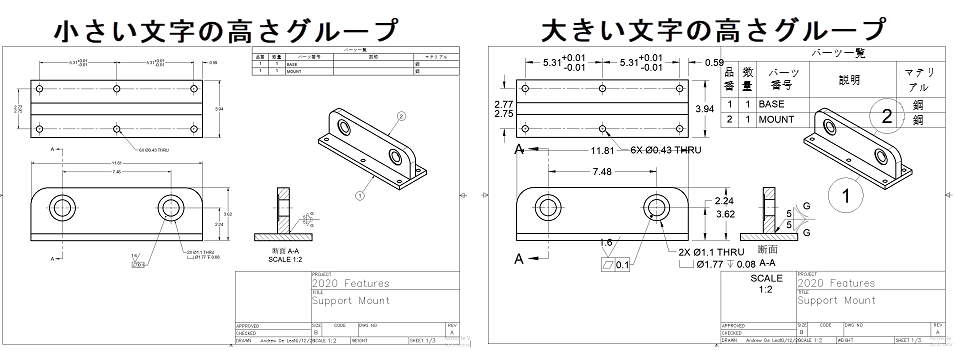

文字の高さの例

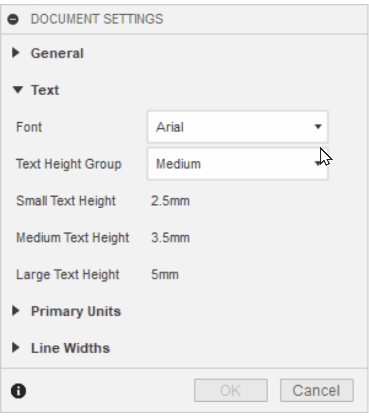

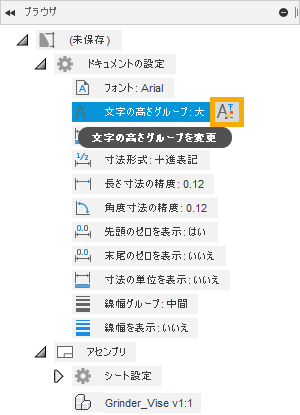

文字の高さ設定を編集する

図面を作成または開いた後に次を実行します。

重要:

変更が現在の図面に適用されます。

[小]、[中]、または[大]グループを選択して既定値を適用すると、現在の図面内のすべてがその値に応じて尺度変更されます。

ミリメートルの単位の場合:

文字の高さグループ	小さい文字の高さ	中程度の文字の高さ	大きい文字の高さ
Small	1.8 mm	2.5 mm	3.5 mm
中間	2.5 mm	3.5 mm	5 mm
Large	3.5 mm	5 mm	7 mm
カスタム	各グループの文字の高さを個別に設定できます。

インチの単位の場合:

文字の高さグループ	小さい文字の高さ	中程度の文字の高さ	大きい文字の高さ
Small	0.07 in	0.1 in	0.12 in
中間	0.1 in	0.12 in	0.24 in
Large	0.12 in	0.24 in	0.35 in
カスタム	各グループの文字の高さを個別に設定できます。

[カスタム]オプションを選択すると、各グループの文字の高さを個別にテキストの高さを設定でき、個々のオブジェクトのグループをより詳細にコントロールできます。

小さい文字の高さグループは、次のオブジェクトをコントロールします。

中程度の文字の高さグループは、次のオブジェクトをコントロールします。

大きい文字の高さグループは、次のオブジェクトをコントロールします。
