アクティビティ 3: 断面ビューを作成する

このアクティビティの内容:

• 断面図を作成します。

前提条件

• アクティビティ 2 を完了していること。

手順

1. 断面ビューを配置します。

   断面ビューは、デザインを切り取って内側を表示する図面ビューです。

   1. [作成]ツールバーから、[断面図]を選択します。



      [断面図]コマンドは、[作成]ドロップダウン リストにあります。**

   2. 右側(表題欄の上)の投影ビューをクリックして、親ビューとして選択します。親ビューは断面ビューの作成元となり、断面ビューに関連付けられます。

   3. 三角形の中点スナップを使用して、右側の投影ビューに垂直の分割線を引きます。

   4. クリックして断面線の始点を指定します。

   5. クリックして断面線の終点を指定します。

      注: 断面線を見やすくするには、断面線の始点としてビューの少し上をクリックし、断面線の終点としてビューの少し下をクリックします(下図を参照)。

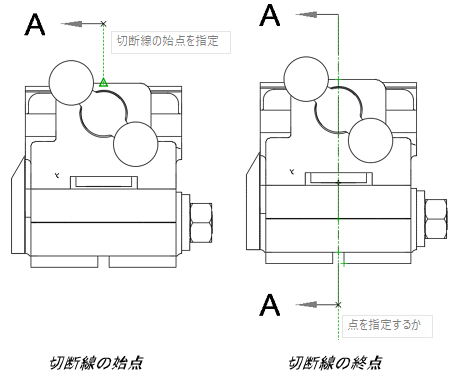

      右側の投影ビューを通る垂直の分割線。**

   6. 緑色のチェック マークをクリックして、断面線の点の選択を確定します。



      緑色のチェック マーク。**

   7. 右側の投影ビューとベース ビューの間にビューを配置します。

   8. [OK]をクリックして断面ビューを生成します。

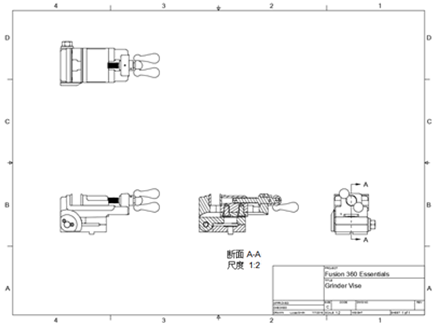

      ベース ビュー、投影ビュー、および断面ビューを含む図面。**

アクティビティ 3 のサマリー

このアクティビティの内容:

• 断面ビューを作成しました。
