アクティビティ 2: 投影ビューを作成する

このアクティビティの内容:

• 投影ビューを作成します。

前提条件

• アクティビティ 1 を完了していること。

手順

1. 投影ビューを開始します。

   モデル アセンブリのベース ビューを作成したので、次は投影ビューを作成します。

   1. [作成]ツールバーから、[投影ビュー]を選択します。
   2. ベース ビューをクリックし、投影ビューを作成して関連付ける親ビューとして選択します。



   [投影ビュー]コマンドは、[作成]ドロップダウン リストにあります。**

2. ビューを配置します。

   1. ベース ビューの右側にカーソルをドラッグすると、投影ビューがこの位置合わせに基づいてプレビューされます。
   2. シートの右下の象限(表題欄の上)をクリックして、最初の投影ビューを配置します。
   3. シートの左上の象限をクリックして、2 番目の投影ビューを配置します。
   4. Enter を押してタスクを完了します。

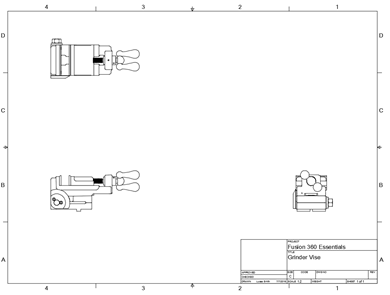

   ベース ビューと投影ビュー。**

   注: 投影ビューはすべてのプロパティを親から継承します。親ビューのプロパティが変更されると、投影ビューの対応するプロパティも変更されます。投影ビューのプロパティを変更するには、投影ビューをダブルクリックします。

アクティビティ 2 のサマリー

このアクティビティの内容:

• 投影ビューを作成しました。
