アクティビティ 5: バルーンとテキストを作成する

このアクティビティの内容:

• シェーディング ビューでバルーンを作成します。
• 図面にテキストを追加します。

前提条件

• アクティビティ 4 を完了していること。

手順

1. シェーディング ビューでバルーンを作成します。

   バルーンがシートに表示され、コンポーネントを指します。バルーンの番号は、パーツ一覧の各コンポーネントの項目番号と一致します。

   1. [表]ツールバーで、[バルーン]をクリックします。



      [バルーン]コマンドは、[表]ドロップダウン リストにあります。**

   2. シェーディング ビューで、コンポーネントのエッジを選択します(下図を参照)。

   3. クリックしてバルーンを配置します。

   4. シェーディング ビューで、2 番目のコンポーネントのエッジを選択します(下図を参照)。

   5. クリックしてバルーンを配置します。

   6. [閉じる]をクリックして、[バルーン]コマンドを完了します。

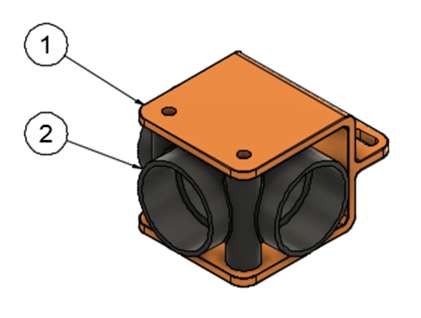

      シェーディング ビューのバルーン。**

2. 図面にテキストを追加します。

   [テキスト]コマンドは、図面の一部にラベルを付けたり、仕様を記入したり、注記を追加するテキスト オブジェクトを作成します。

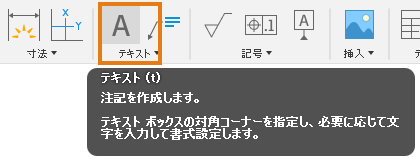

   1. [テキスト]ツールバーで、[テキスト]をクリックします。



      [テキスト]コマンドは、[テキスト]ドロップダウン リストにあります。**

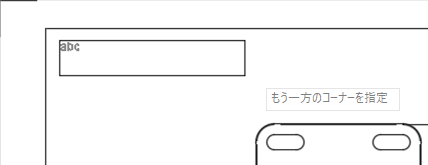

   2. シートの左上隅で 2 つのコーナーを選択して、テキスト ボックスを作成します。



      シートの左上隅で 2 つのコーナーを選択します。**

   3. テキスト ボックスに次のテキストを入力します。

      NOTES:

      1.ALL MEASUREMENTS IN INCHES

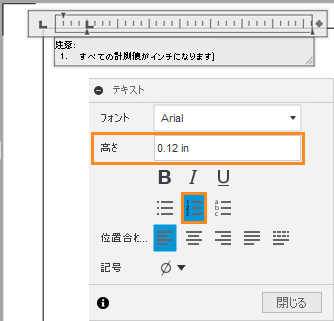

   4. [テキスト]ダイアログで、[高さ]が 0.12 in に設定され、[番号付け]が選択されていることを確認します。



      [テキスト]ダイアログ。**

   5. [閉じる]をクリックして、[テキスト]コマンドを完了します。

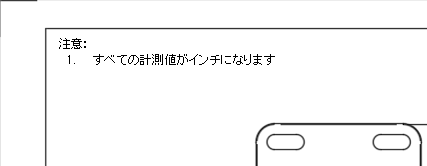

      シートの左上隅にあるテキスト。**

アクティビティ 5 のサマリー

このアクティビティの内容:

• シェーディング ビューでバルーンを作成しました。
• 図面にテキストを追加しました。
