チュートリアル: 図面に注記を付ける

Fusion のデザインから 2D 図面を作成できます。これにより、Fusion モデルの PDF ドキュメントと DWG ドキュメントを生成することができます。図面内のシートに寸法と注記ジオメトリを追加して、Fusion デザインをドキュメント化することができます。

このチュートリアルでは、

• 寸法、中心マーク、バルーン、および記号の各コマンドを追加して図面に注記を付けます。
• パーツ一覧を作成します。
• [テキスト]コマンドを使用して、図面に注記を追加します。

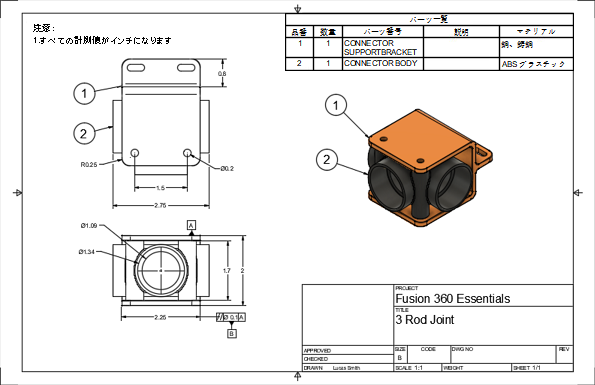

寸法、中心マーク、バルーン、テキスト、およびパーツ一覧を含む完成した図面。**

データセットを取得する方法

[データ パネル]の[サンプル]セクションで、次を参照してください。

[基本トレーニング] > [08 - 図面] > [Connector_Joint_Drawing]

サムネイル イメージまたはモデル名をダブルクリックして、モデルを開きます。次に、アクティビティの手順に従います。このデータセットは、このチュートリアルのすべてのアクティビティで使用されます。

1. データ パネルが表示されていない場合は、画面上部の[データ パネルを表示]アイコン をクリックします。プログラム ウィンドウの左側にデータ パネルが表示されます。
2. データ パネルの最上位レベル(ホーム ビュー)は、[プロジェクト]、[ライブラリ]、および[サンプル]の 3 つのサブセクションに分かれています。必要に応じて[プロジェクト]リストの下部にスクロールし、[サンプル]リストを確認します。
3. サンプルの[基本トレーニング]エントリを探してダブルクリックします。データ パネルに、このチュートリアルで使用されるデータセットが含まれているフォルダの一覧が表示されます。
4. 目的のフォルダを見つけ、ダブルクリックして使用可能なモデル ファイルのリストを表示します。データセットが 1 つだけのチュートリアルもあれば、複数のデータセットが含まれるチュートリアルもあります。
