デザイン ルール

Fusion では、デザイン ルールを使用してデザインの要件を定義します。これらのルールにより、Fusion が従うべき手順セットが作成され、PCB は設計基準を満たします。PCB ボードはこれらのデザイン ルールに照らしてチェックされますが、長方形、円、テキストなどの電気的に無関係なオブジェクトは、信号層上にない限り、クリアランス エラーに関して無視されます。ボードがデザイン ルールに準拠していることを確認するには、ボードのデザイン後に デザイン ルール チェック(DRC)ルーチンを実行します。これにより、エラーが特定されます。

Fusion ではデザイン ルールをその優先度に基づいて適用し、手動配線などまず最も優先されるタスクをチェックします。これにはクリアランス、銅箔幅、または VIA ドリル サイズのチェックが含まれます。ルールの優先度を設定して、まず最も厳格なスコープをチェックし、次にそれほど厳格ではないスコープをチェックします。

定義された一連のデザイン ルールを使用して、厳しい製造要件を満たす PCB 設計を作成します。設計プロセスの開始時にこれらのルールを設定すれば、製造可能性を気にすることなく設計に集中できます。必要に応じて、デザイン ルールのルールを調整します。カスタマイズしたルールを新しい名前で新しい Fusion 電子デザイン ルール(EDRU)ファイルとして保存できます。

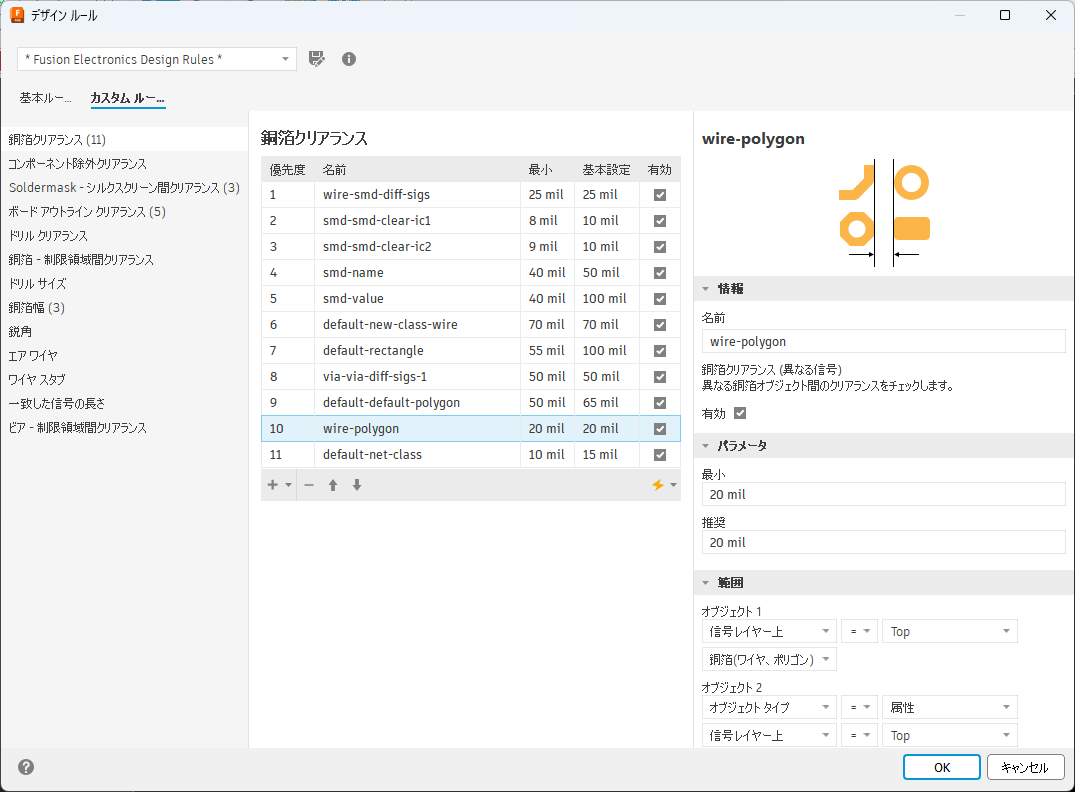

[デザイン ルール]ダイアログ

[元に戻す/やり直し] 機能は、デザイン ルールに対する変更を取り込みます。

インタラクティブ ワークフローでルール スコープを設計する

次のインタラクティブ ワークフローでは、カスタム ルールを含むすべてのデザイン ルールが使用されます。

銅の注入:

手動配線:

マルチ配線:

差動ペアの配線:

: 適用可能な最も適したルールとは、オブジェクトがオブジェクト 1 (すべてのルール)のスコープとオブジェクト 2 のスコープ(バイナリ ルールのみ)に一致する最初のルールです。同じ信号の銅箔クリアランス ルールの場合、両方のオブジェクトのスコープも一致する必要があります。

オートコンプリートを使用する場合、クイック配線マルチ配線差動ペア配線およびミアンダは、次の信号ベースのルール スコープのみを使用できます。
