チュートリアル: 機械から電子部品へのワークフロー
現在、多くの製品には回路基板が搭載されており、機械設計および電子デザイン チームが連携する必要があります。連携する領域の 1 つは、PCB 自体のサイズと形状にあります。
このチュートリアルの内容:
- [デザイン]作業スペースで PCB のサイズを定義します。
- [電子デザイン]作業スペースで PCB をデザインします。
- [デザイン]作業スペースで、PCB のマルチコンポーネント デザイン、および筐体を作成します。

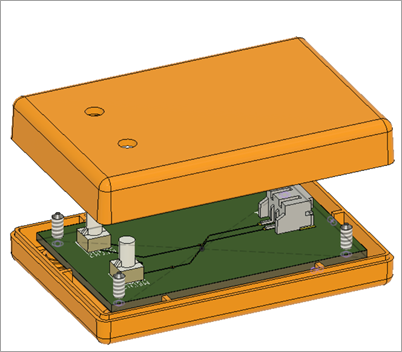

機械設計に統合された PCB。
前提条件
- 前回の「チュートリアル: 回路図デザインを作成する」が完了していること。
- 前回の「チュートリアル: PCB レイアウトを作成する」が完了していること。
