チュートリアル: 手動配線

2D PCB の作成中に行う主なタスクの 1 つは、ワイヤのルートを作成することです。ルートの作成に使用するツールは多数ありますが、手動配線は最も便利で強力な技法の 1 つです。

このチュートリアルでは、ツールで使用されるショートカット キーなど、[手動配線]ツールのコントロールの使用方法を練習します。

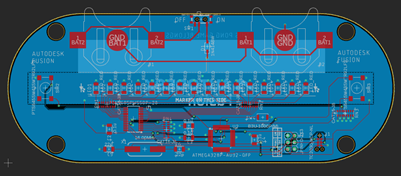

One Dimensional Pong PCB デザイン

前提条件

• 前回の「チュートリアル: 回路図デザインを作成する」が完了していること。
• 前回の「チュートリアル: PCB レイアウトを作成する」が完了していること。
• 詳細については、「デザイン ルール カテゴリ(DRC)」を参照してください。
