アクティビティ 5: 値を定義する

このアクティビティでは、コンポーネントの容量を定義する値を入力します。抵抗器とコンデンサの構成はコンポーネントのパーツ名によって定義されていますが、コンポーネントの容量は定義されていません。これは、回路を意図したとおりに機能させるために必要です。

前提条件

• アクティビティ 4 を完了していること。

手順

1. 抵抗器 1 の値を定義します。

   1. [デザイン] > [修正] > [値] をクリックします。
   2. R1 抵抗器の記号をクリックします。
   3. 値 1K を入力します。

2. 抵抗器 2 の値を定義します。

   1. R2 抵抗器の記号をクリックします。
   2. 値 470K を入力します。

3. 抵抗器 3 の値を定義します。

   1. R3 抵抗器の記号をクリックします。
   2. 値 220 を入力します。

4. 抵抗器 4 の値を定義します。

   1. R4 抵抗器の記号をクリックします。
   2. 値 220 を入力します。

5. コンデンサ 1 の値を定義します。

   1. C1 コンデンサの記号をクリックします。
   2. 警告メッセージ ボックスが表示されたら、 [はい] をクリックします。
   3. 値 1uf を入力します。

6. コンデンサ 2 の値を定義します。

   1. C2 コンデンサの記号をクリックします。
   2. 警告メッセージ ボックスが表示されたら、 [はい] をクリックします。
   3. 値 10nF を入力します。
   4. [Esc] を押して終了します。

7. 回路図に間違いがないことを確認します。

   1. [検証] > [検証] > [ERC] をクリックします。

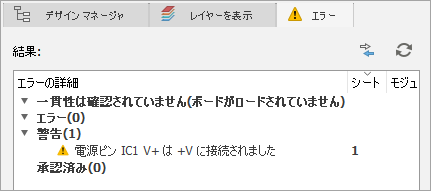

   2. エラーの一覧を表示する[ERC エラー]パネルを確認します。IC1 電圧に関する警告が 1 つ表示されます。これは予想できます。他にも何か表示されている場合は、間違いがあります。戻って問題を修正します。



アクティビティ 5 のサマリー

このアクティビティでは、抵抗器とコンデンサの値を定義しました。値は回路図デザインに記載されています。

回路図デザインに追加された抵抗器とコンデンサの値。
