メッシュの準備

次のツールを使用すると、Fusion にインポートしたメッシュ ボディを修復して、製造の準備をすることができます。

[デザイン] > [メッシュ] > [準備] および [デザイン] > [メッシュの直接編集] > [準備] パネルで次のツールを使用して、メッシュ ボディを準備します。

• 修復
• 面のグループを生成
• 面のグループを結合

[デザイン] > [メッシュの直接編集] > [準備] パネルの [面のグループを作成] を使用して、メッシュ ボディを準備します。

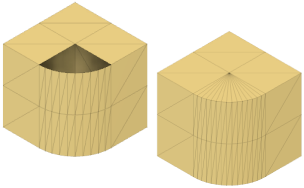

修復

[修復] ツールは、メッシュ ボディを修復して、その後のデザインおよび製造操作の準備をします。

修復するメッシュ ボディを選択し、修復タイプを選択します。[再作成] 修復タイプの場合、再作成タイプを選択し、密度とオフセットを調整します。

[プレビュー] をオンにし、 [詳細解析] セクションを展開して、修復する領域の詳細な解析を表示します。

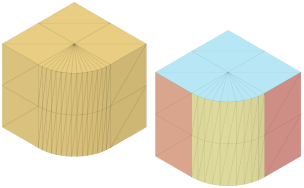

面のグループを生成

[面のグループを生成] ツールは、面の間の法線角度を使用してそれぞれの面グループの境界を決定し、メッシュ ボディ上に面のグループを自動的に生成します。

メッシュ ボディまたは面のグループを選択し、生成方法を選択してから、角度のしきい値、許容差、および面のグループの最小サイズを調整します。

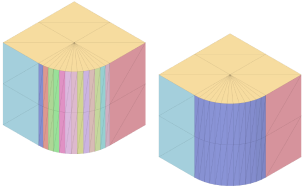

面のグループを結合

[面のグループを結合] ツールは、メッシュ ボディ上の 2 つ以上の隣接する面のグループを結合します。

メッシュ ボディ上の 2 つ以上の隣接する面のグループを選択して結合します。

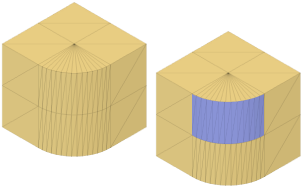

面のグループを作成

[面のグループを作成] ツールは、選択した面をメッシュ ボディのグループに結合します。

メッシュ ボディ上の面を選択して、面グループに含めます。面を接続する必要はありません。

メッシュ パレットの設定を調整して、選択したセットを細分化します。
