締結部品

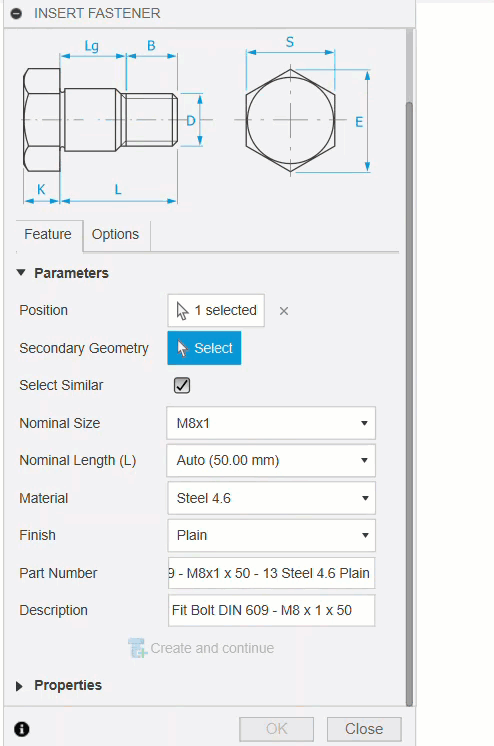

Fusion のパラメトリック モデリング モードのデザインに挿入できる締結部品について説明します。

2024 年 5 月 14 日以前

所属するのが、2024 年 5 月 14 日以前にハブ内の任意のデザインに締結部品が挿入されたハブである場合、それらは[締結部品]プロジェクトに保存されます。プロジェクトの所有者または Fusion ハブ管理者のみが、このプロジェクトへのアクセス権を付与できます。アクセスが必要な場合は、ご連絡ください。詳細については、「マルチユーザの Fusion ハブで締結部品ライブラリを使用する方法」のヘルプ トピックを参照してください。従来のシングルユーザ ストレージ アカウントを使用している場合は、Fusion ハブに転送して、この機能にアクセスします。

[締結部品]プロジェクトを、ハブ内のすべてのユーザがアクセスできる[標準コンポーネント]プロジェクトにアップグレードすることができます。プロジェクトのアップグレード方法の詳細をご確認ください。

2024 年 5 月 14 日以降

所属するのが、2024 年 5 月 14 日以降に初めてハブ内の任意のデザインに締結部品が挿入されたハブである場合、それらは[データ パネル]の[ライブラリ]セクションにある[標準コンポーネント]プロジェクトの[締結部品]フォルダに保存されます。ハブには[標準コンポーネント]プロジェクトが 1 つしかなく、ユーザが[締結部品を挿入]ツールを使用してハブ内のデザインに締結部品を挿入すると、自動的に作成されます。[標準コンポーネント] プロジェクトにはハブ内のすべてのユーザがアクセスできます。

ブラウザとタイムライン

締結部品を挿入すると、その締結部品は [ブラウザ] で新しく作成された [締結部品] フォルダに保存されます。

締結部品とそのジョイントがタイムラインに表示されます。

複数の締結部品を一度に挿入した場合、タイムラインには 1 つの締結部品グループのみが追加されます。

グループを展開して、個々の締結部品を表示および管理できます。

ターゲット ジオメトリ

締結部品を配置するには、円形状エッジ、円柱面、スケッチ点を選択します。皿面取り締結部品の場合は、円錐面の円形状エッジまたは既存の締結部品を選択します。円柱面を選択した場合、 [セカンダリ ジオメトリ] オプションで平面を選択することができます。

締結部品を配置する際に複数のジオメトリを選択する例:

自動設定

[呼びサイズ] および [呼び長さ] のドロップダウン リストには、 [自動] オプションが用意されています。

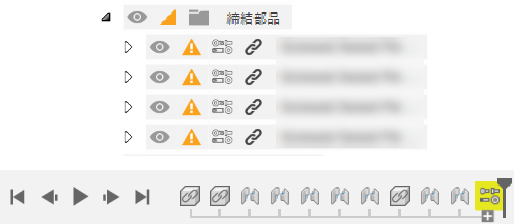

[呼びサイズ] または [呼び長さ] が [自動] に設定されている場合、ターゲット ジオメトリの変更によって締結部品が適合しなくなるたびに、 [ブラウザ] と [タイムライン] に通知が表示されます。

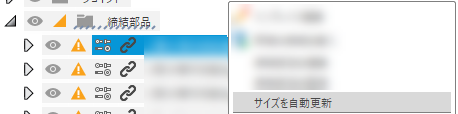

サイズを自動更新

締結部品が適合しなくなったという通知を受け取ったら、 [ブラウザ] で締結部品を右クリックし、 [サイズを自動更新] を選択します。これにより、選択した締結部品のサイズが自動的に更新されます。

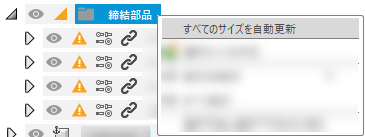

すべてのサイズを自動更新

[ブラウザ] で [締結部品] フォルダを右クリックして [すべてのサイズを自動更新] を選択し、適合しなくなったすべての締結部品を自動的に更新することもできます。

事前入力設定

[部品番号] と [説明] は、すべての締結部品に必須です。Fusion ではそれらが自動的に入力されます。部品番号または説明を変更するには、フィールドをダブルクリックして入力を開始します。変更は可能ですが、フィールドを空欄のままにすることはできません。

非標準サイズ

Fusion で既存の標準仕様に新しいサイズを追加して、M10x33 や M9x50 などの非標準の締結部品を作成できます。

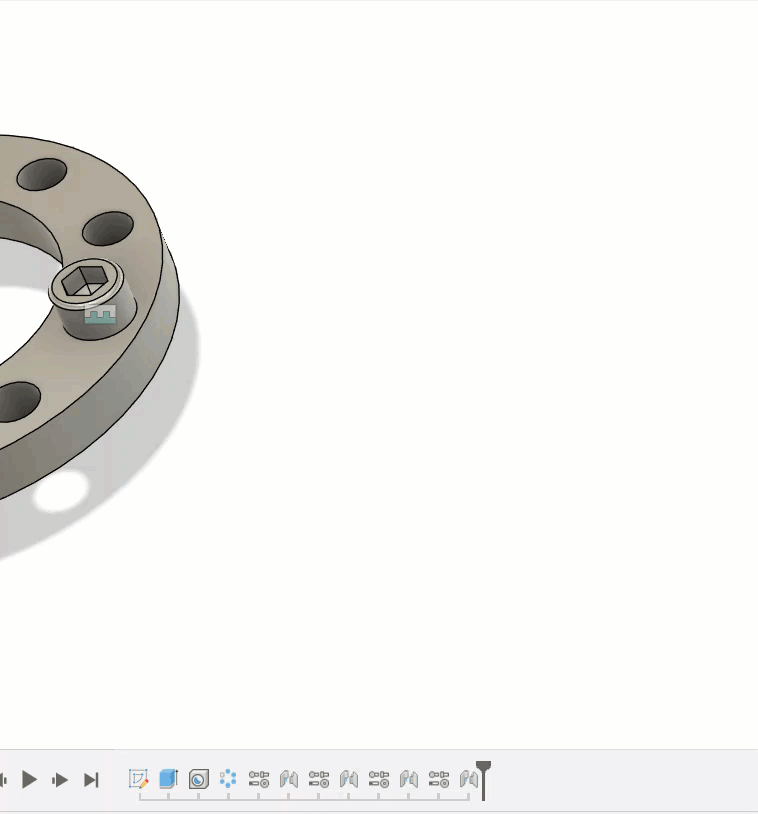

Fusion で既存の標準仕様に新しい長さを追加して、非標準の締結部品を作成することもできます。

これらのカスタム サイズには、リストで識別できるように、カスタム サイズのアイコンが付いています。

これらのサイズは、必要に応じていつでも変更および削除できます。

ヒント

• 締結部品をお気に入り登録するには、[一覧]、[詳細]、または[タイル]ビューでライブラリ項目名にカーソルを合わせ、星のアイコンをクリックします。また、ライブラリ項目名の横にある 3 つの点をクリックして、[お気に入り]を選択することもできます。



• デザインを変更した後に、古い締結部品のスタック全体を更新するには、 [ブラウザ] 内の古くなった締結部品の横にある[未更新]アイコンをクリックします。

• 締結部品を編集または削除する場合は、キャンバスまたはタイムラインで選択することもできます。

• 締結部品と元のデザインの間の関連リンクを削除するには、 [リンクの解除] ツールを使用します。

• すでに挿入したナットまたはボルトの上に座金を配置すると、締結部品が押し出され、追加の作業を行わずに座金が所定の位置に挿入されます。締結部品を配置するには、キャンバス内でボルトまたは座金を選択します。



• コンフィギュレーションを操作する場合、さまざまなコンフィギュレーションを作成し、異なるサイズの締結部品を挿入し、各コンフィギュレーションで不要なサイズを非表示/抑制することができます。これにより、各コンフィギュレーションで異なるサイズの締結部品を必要とするデザインをコンフィギュレーションし、正確な部品表を取得することができます。

• 図面を作成すると、説明、部品番号、および数量が正しく表示された部品表(BOM)が表示されます。これにより、デザインに使用する締結部品のタイプと数量を把握することができます。

• アスタリスク()でマークされた*[呼び径]および[呼び長さ]**は、可能な限り使用を避ける必要があります。

• 二重アスタリスク()でマークされた[呼び径]と[呼び長さ]**は廃止されました。
