アクティビティ 1: 新しいシェイプ最適化スタディを作成する

このアクティビティの内容

前提条件

手順

  1. 開始形状モデル[GripperArm (グリッパー アーム)]を[Z (上方向)]でデータ パネルの[基本トレーニング]フォルダから開きます。

    1. データ パネルが現在表示されていない場合は、画面上部の データ パネルのアイコン [データ パネルを表示]をクリックします。
    2. データ パネルの最上位レベル(ホーム ビュー)は、[すべてのプロジェクト]と[サンプル]の 2 つのサブセクションに分かれています。[サンプル]に到達するまでスクロールダウンします。
    3. [基本トレーニング]フォルダをダブルクリックして開きます。
    4. [11 - シミュレーション]フォルダをダブルクリックして開きます。
    5. [GripperArm (グリッパー アーム)]モデルをダブルクリックしてキャンバス内に開きます。
      注: サンプル モデルは読み取り専用です。パーソナル プロジェクトにモデルのコピーを保存する必要があります。

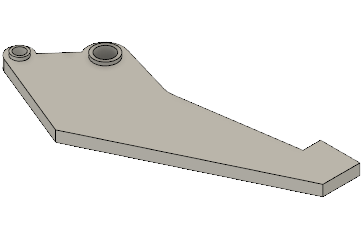

      グリッパー アームのジオメトリ

  2. 開始形状モデルを保存するパーソナル プロジェクトを指定します。

    1. 名前を付けて保存のアイコン ([ファイル] > [名前を付けて保存])をクリックします。
    2. 名前フィールドに GripperArm (グリッパー アーム)などの名前を入力します。
    3. [場所]フィールドの横にある矢印ボタンを展開します。
    4. 既存のプロジェクトを特定してクリックするか、[新規プロジェクト]をクリックして新しいプロジェクトを開始します。

  3. 開始形状モデルを保存するフォルダを特定または作成します。

    1. プロジェクト内のフォルダをダブルクリックして選択するか、新しいフォルダを作成します。
    2. 新しいフォルダを作成するには、[新規フォルダ]をクリックします。
    3. フォルダに対して GripperArm (グリッパー アーム)などの名前を入力します。
    4. [Enter]を押します。
    5. フォルダをダブルクリックして、現在のファイルの保存場所にします。
    6. [保存]をクリックします。

  4. 新しいシミュレーション スタディとして[シェイプ最適化]を選択します。

    1. ツールバーの上部左端にある[作業スペースを変更]ドロップダウン メニューをクリックし、[シミュレーション]を選択します。

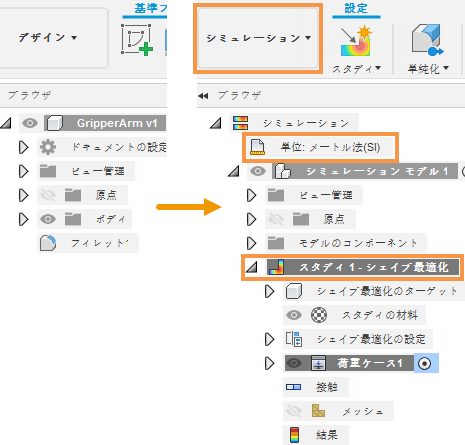

      [シミュレーション]作業スペース
    2. [新規スタディ]ダイアログ ボックスで シェイブ最適化スタディ [シェイプ最適化]を選択します。
    3. [スタディを作成]をクリックすると[新規スタディ]ダイアログが閉じ、新しいスタディが作成されます。

  5. 既定の単位系を[メートル法(SI)]に変更します。

    1. ブラウザで、設定アイコン [単位]の上にカーソルを合わせてから、設定のアイコン [編集]をクリックします。
    2. [単位の設定]ダイアログで、[既定の単位セット]ドロップダウン リストから[メートル法(SI)]を選択します。
    3. [OK]をクリックして変更内容を確定し、ダイアログを閉じます。

アクティビティ 1 のサマリー

このアクティビティの内容
