アクティビティ 1: 新しい動的イベント シミュレーション スタディを作成する

このアクティビティでは、スタディ 1 - イベント シミュレーションという新しいスタディを作成し、2 つのプラスチック ボディが接続するときに発生する応力を決定します。スタディを設定するために、次のことを行います。

• パーソナル フォルダへのチュートリアル モデルの保存
• イベント持続時間の設定
• 結果保存間隔の数の定義
• メッシュ サイズの定義
• 目的の単位系の選択

前提条件

• Fusion が起動している。
• データ ファイルの場所: [サンプル] > [Basic Training (基本トレーニング)] > [11 - Simulation (シミュレーション)] > [SnapFit (スナップフィット)]。

ステップ

1. 開始形状モデル[SnapFit (スナップフィット)]を[Z (上方向)]でデータ パネルの[Basic Training (基本トレーニング)]フォルダから開きます。

   1. データ パネルが現在表示されていない場合は、画面上部の [データ パネルを表示]をクリックします。

   2. データ パネルの最上位レベル(ホーム ビュー)は、[すべてのプロジェクト]と[サンプル]の 2 つのサブセクションに分かれています。[サンプル]に到達するまでスクロールダウンします。

   3. [Basic Training (基本トレーニング)\]フォルダをダブルクリックして開きます。

   4. [11 - Simulation (シミュレーション)]フォルダをダブルクリックして開きます。

   5. [SnapFit (スナップフィット)]モデルをダブルクリックしてキャンバス内に開きます。

      注: サンプル モデルは読み取り専用です。パーソナル プロジェクトにモデルのコピーを保存する必要があります。

2. モデルを保存するパーソナル プロジェクトを指定します。

   1. ([ファイル] > [名前を付けて保存])をクリックします。
   2. [名前]フィールドに SnapFit などの名前を入力します。
   3. [場所]フィールドの横にある矢印ボタンを展開します。
   4. 既存のプロジェクトを特定してクリックするか、[新規プロジェクト]をクリックして新しいプロジェクトを開始します。

3. モデルを保存するフォルダを指定または作成します。

   1. プロジェクト内のフォルダをダブルクリックして選択するか、新しいフォルダを作成します。
   2. 新しいフォルダを作成するには、[新規フォルダ]をクリックします。
   3. フォルダの名前を入力します(SnapFit など)。
   4. [Enter]を押します。
   5. フォルダをダブルクリックして、現在のファイルの保存場所にします。
   6. [保存]をクリックします。

4. 新しいシミュレーション スタディとして[イベント シミュレーション]を選択します。

   1. ツールバーの上部左端にある[作業スペースを変更]ドロップダウン メニューをクリックし、[シミュレーション]を選択します。



   2. [新規スタディ]ダイアログ ボックスで、 [イベント シミュレーション]を選択します。

5. [イベント持続時間]を 0.006 s に設定します。

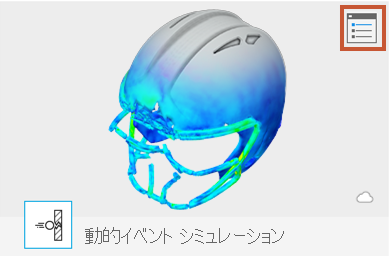

   1. 大きいサムネイル イメージの右上隅で、 [設定]をクリックして[設定]ダイアログにアクセスします。



      [一般]設定が最初に表示されます。

   2. [設定]ダイアログの[総イベント持続時間]フィールドに 0.006 s と入力します。

6. [結果保存間隔の数]を 12 に変更します。

   1. [設定]ダイアログで、[結果保存間隔の数]として 12 を入力します。

      注: ソルバーは、初期条件とイベント シミュレーションの 12 回の計算増分を出力します。

7. メッシュ サイズを 3 mm に設定します。

   1. [設定]ダイアログで、ダイアログの左フレームから[メッシュ]を選択してメッシュ設定を表示します。
   2. [絶対サイズ]をクリックし、入力フィールドに 3 mm と入力します。
   3. [戻る]をクリックすると、変更が適用されます。
   4. [新規スタディ]ダイアログで、[スタディを作成]をクリックしてスタディを作成し、ダイアログを閉じます。

8. 単位系を[メートル法(SI)]に変更します。

   1. キャンバスの左側のブラウザで、 [単位]にカーソルを合わせ、 [編集]をクリックします。
   2. [単位の設定]ダイアログで、[既定の単位セット]ドロップダウン リストから[メートル法(SI)]を選択します。
   3. [OK]をクリックして変更内容を確定し、ダイアログ ボックスを閉じます。

アクティビティ 1 のサマリー

このアクティビティでは、[シミュレーション]作業スペースに切り替えてイベント シミュレーション スタディを作成し、そのパラメータを定義しました。次のことを行いました。

• パーソナル フォルダへのチュートリアル モデルの保存
• イベント持続時間の設定
• 結果保存間隔の数の定義
• メッシュ サイズの定義
• 目的の単位系の選択
