チュートリアル: スナップフィット コネクタの応力

このチュートリアルでは、[動的イベント シミュレーション]解析を使用して、可動プラスチック ボディが固定ボディに押し込まれて互いにスナップしたときに発生する応力を調べます。ここでは固定ボディの応力は考慮しないため、解析時間を短縮するために固定ボディを剛体として定義します。

このチュートリアルの内容

• 新しい動的イベント シミュレーション スタディを作成し、そのパラメータを定義します
• 剛体を定義し、モデルの材料を変更します
• メス ボディとオス ボディの両方に拘束を適用します
• 荷重を適用し、接触ペアを作成してメッシュをリファインします
• 解析を実行して結果を確認します

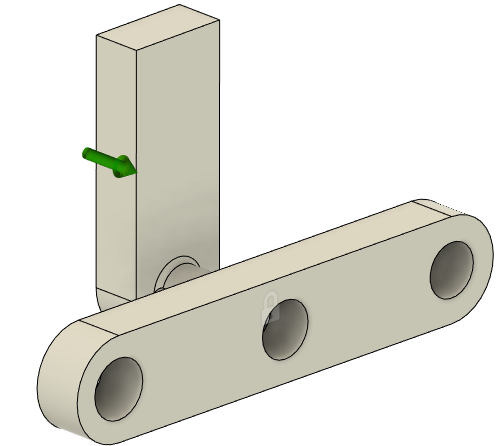

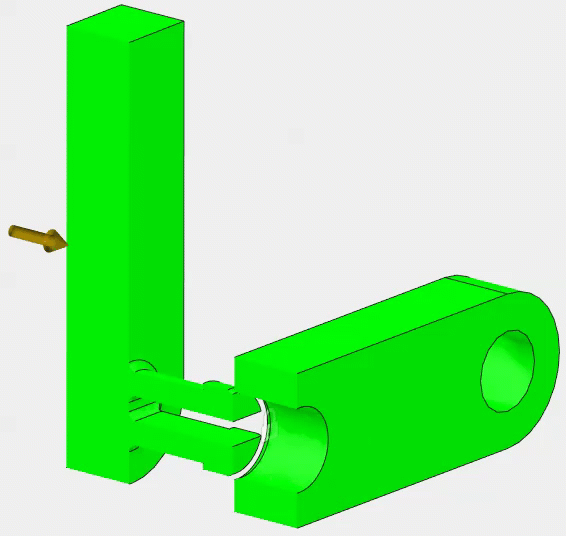

イベント シミュレーション解析前の SnapFit モデル	ロック フィンガがパーツに挿入されたときのロック フィンガの張力と圧縮を示している SnapFit モデル。

前提条件

• このチュートリアルを完了するには、解析を実行するために十分なトークン、または Fusion Simulation Extension へのアクティブなサブスクリプションが、ご使用の Autodesk アカウントに必要です。
