アクティビティ 1: 新しい熱解析を設定する

このアクティビティでは、[スタディ 1 - 熱解析]を作成し、次のことを行います。

注: シミュレーションの最終目的は、メッシュに依存しない結果を得ることです。典型的なワークフローとしては、たとえば、メッシュ依存スタディを行い、メッシュを変更して結果に与える影響を確認します。このチュートリアルでは、計算時間を短縮する目的で比較的粗いメッシュを使用しています。
注: シミュレーションの単位は[デザイン]作業スペースに指定されている単位に依存しません。

熱解析の設定

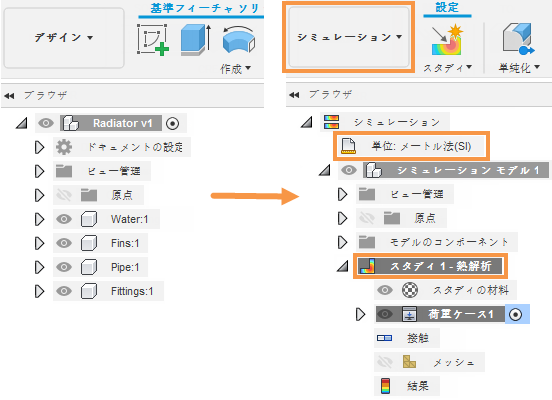

モデルを最初にインポートしたときのブラウザ(左)。新しい熱解析スタディを作成した後のブラウザ(右)。

前提条件

手順

  1. 開始形状モデル[熱交換器]を[Z (上方向)]でデータ パネルの[基本トレーニング]フォルダから開きます。

    1. データ パネルが現在表示されていない場合は、画面上部の データ パネルのアイコン [データ パネルを表示]をクリックします。
    2. データ パネルの最上位レベル(ホーム ビュー)は、[すべてのプロジェクト]と[サンプル]の 2 つのサブセクションに分かれています。[サンプル]に到達するまでスクロールダウンします。
    3. [基本トレーニング]フォルダをダブルクリックして開きます。
    4. [11 - シミュレーション]フォルダをダブルクリックして開きます。
    5. [熱交換器]モデルをダブルクリックしてキャンバス内に開きます。
    注: サンプル モデルは読み取り専用です。パーソナル プロジェクトにモデルのコピーを保存する必要があります。

  2. 開始形状モデルを保存するパーソナル プロジェクトを指定します。

    1. 名前を付けて保存のアイコン ([ファイル] > [名前を付けて保存])をクリックします。
    2. 名前フィールドに 熱交換器などの名前を入力します。
    3. [場所]フィールドの横にある矢印ボタンを展開します。
    4. 既存のプロジェクトを特定してクリックするか、[新規プロジェクト]をクリックして新しいプロジェクトを開始します。

  3. 開始形状モデルを保存するフォルダを特定または作成します。

    1. プロジェクト内のフォルダをダブルクリックして選択するか、新しいフォルダを作成します。
    2. 新しいフォルダを作成するには、[新規フォルダ]をクリックします。
    3. フォルダに対して 熱交換器などの名前を入力します。
    4. [Enter]を押します。
    5. フォルダをダブルクリックして、現在のファイルの保存場所にします。
    6. [保存]をクリックします。

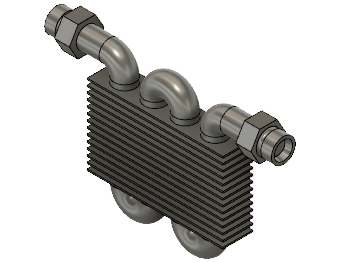

      熱交換器モデル

  4. 新しい熱解析シミュレーション スタディを作成します。

    1. ツールバーの上部左端にある[作業スペースを変更]ドロップダウン メニューをクリックし、[シミュレーション]を選択します。

      [シミュレーション]作業スペース
    2. [新規スタディ]ダイアログ ボックスで 熱解析スタディ [熱解析]を選択します。

  5. メッシュ サイズを 10 mm に設定します。

    1. 大きいサムネイル イメージの右上隅にある [設定]アイコン [設定]アイコンをクリックして、[設定]ダイアログにアクセスします。

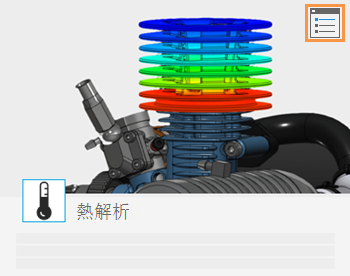

      設定ダイアログの場所

      [一般]設定が最初に表示されます。
    2. ダイアログの左フレームにある[メッシュ]を選択し、メッシュ設定を表示します。
    3. [絶対サイズ]をクリックし、入力フィールドに 10 mm と入力します。
    4. [戻る]をクリックすると、変更が適用されます。
    5. [新規スタディ]ダイアログで、[スタディを作成]をクリックしてスタディを作成し、ダイアログを閉じます。

  6. 既定の単位系を[メートル法(SI)]に変更します。

    1. ブラウザで、設定アイコン [単位: カスタム]の上にカーソルを合わせてから、設定のアイコン [編集]をクリックします。
    2. [単位の設定]ダイアログで、[既定の単位セット]ドロップダウン リストから[メートル法(SI)]を選択します。
    3. [OK]をクリックして変更内容を確定し、ダイアログを閉じます。

  7. 熱交換器モデルの材料を[アルミニウム]に変更します。材料には、熱解析を実行するための伝導率が必要です。

    注: Fusion の他の作業スペースで定義された材料は、[シミュレーション]作業スペースに自動的に適用されます。
    1. スタディ マテリアルのアイコン ([シミュレーション]作業スペース > [設定]タブ > [マテリアル]パネル > [スタディ マテリアル])をクリックして、[スタディ マテリアル]ダイアログを開きます。
    2. [スタディ マテリアル]ダイアログで左下隅の[すべて選択]をクリックして、すべてのコンポーネントを選択します。
    3. いずれかのドロップダウン メニューで[スタディ マテリアル]を[アルミニウム]に変更します。
    4. [OK]をクリックして、[スタディ マテリアル]ダイアログを閉じます。

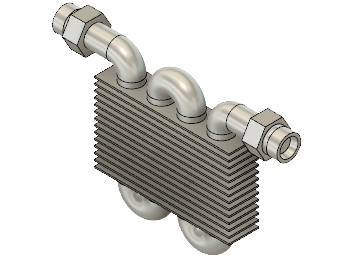

      アルミニウム式熱交換器

アクティビティ 1 のサマリー

このアクティビティでは、熱解析スタディを作成し、次のことを行いました。
