チュートリアル: 熱解析

このチュートリアルでは、熱解析を使用して、結果の解釈について学習します。

熱交換器は負傷を引き起こさずに熱を提供する必要があります。温度が摂氏 70 度を超えた熱交換器では、1 秒足らずでやけどする可能性があります。元の熱交換器のデザインの温度をシミュレートして、そのデザインが安全かどうかを判断します。次に、[単純化]環境のシミュレーション モデルで熱交換器のフィンのサイズを調整し、新しいモデルを解析して、温度が要件を満たしているかどうかを判断します。

このチュートリアルの内容

• 熱解析スタディを作成して、熱交換器のフィンの温度を特定します

• 解析時間を短縮するために、解析に関係のないジオメトリを排除します

• 熱荷重を適用して、パイプを流れる摂氏 75 度の水および環境への熱損失の効果をシミュレートします

• 温度要件を満たすデザインを見つけるために、フィンを拡張して新しいシミュレーション モデルを作成します

• 直接比較できるように、最初の解析の場合と同じ方法で新しいシミュレーション モデルに解析を設定します

• 2 つの熱解析スタディの結果を比較し、解釈します。

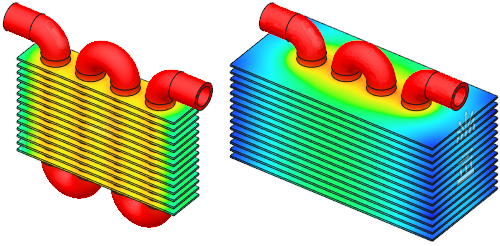

元の熱交換器モデルの熱解析(左)。フィンを拡張したシミュレーション モデルの熱解析(右)。
