アクティビティ 2: モデル 1 を単純化し、熱荷重を適用する

このアクティビティでは、熱解析には無関係なモデルコンポーネントを削除してから、熱荷重を適用して熱交換器全体の熱伝達をシミュレートします。

パイプの内壁の温度が、そこを流れている水の温度と同じであると仮定します。また、流量が十分に高く、熱交換器全体の水の温度変化を無視できるものと仮定します。ただし、自然対流と放熱によって、フィンは自然に熱を失います。

このアクティビティの内容

解析時間を短縮するために、シミュレーションに影響しないモデルコンポーネントを削除します。
流れている 75 C の水からの熱を表すために、パイプの内側の面に熱荷重を適用します。
熱いパイプからフィンを通して環境に放熱される熱を表すために、フィンに熱荷重を適用します。
対流による環境への熱損失を表すために、フィンに熱荷重を適用します。
接触セットを自動的に検出し、既定の設定を使用します。

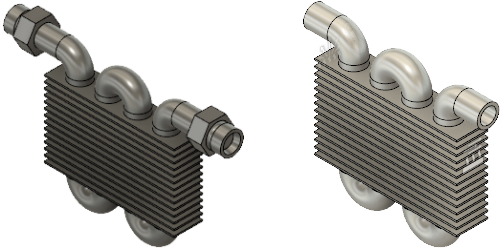

修正前の熱交換器モデル(左)。熱荷重を適用して単純化された熱交換器モデル(右)。

前提条件

アクティビティ 1 を完了していること。

手順

継手および水ボリュームの各コンポーネントを削除します。これらはシミュレーションには影響しませんが、解析時間には影響するためです。

注: シミュレーションの計算時間はメッシュによって大きく異なります。不要なオブジェクトを削除して、それらのメッシュが生成されてシミュレーションに含まれることがないようにします。
1. ([シミュレーション]作業スペース > [設定]タブ > [単純化]パネル > [単純化])をクリックして、[単純化]環境にアクセスします。
2. ブラウザで、 [モデルのコンポーネント]を展開します。
3. [水:1]コンポーネントを右クリックし、 [削除]を選択します。キャンバス下部の[単純化タイムライン]に[削除]アクションが追加されていることに注目してください。
  注: [削除]によって、[シミュレーション]モデルのパーツが削除されますが、[デザイン]作業スペース内のジオメトリには影響を与えません。
4. 手順 c を繰り返して、 [継手:1]コンポーネントを削除します。

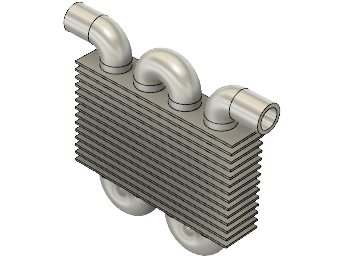

5. ViewCube の横にある[ホームビュー]をクリックして、モデルを元のサイズと方向に戻します。
6. ([シミュレーション]作業スペース > [ソリッドを単純化]タブ > [単純化を終了]パネル > [単純化を終了])をクリックして、[設定]タブに戻ります。
  注: タイムラインは変更されており、[削除]アクションはもう表示されていません。これらのアクションは、[単純化タイムライン]でのみ表示されます。
[熱荷重]ダイアログを開き、パイプの 24 個の面すべてを選択します。
1. 必要に応じて、ブラウザで [モデルのコンポーネント]を展開します。
2. [フィン]の横にあるをクリックして非表示にします。
3. ViewCube の右面をクリックして、パイプの方向を調整します。
4. ([シミュレーション]作業スペース > [設定]タブ > [荷重]パネル > [熱荷重])をクリックして、[熱荷重]ダイアログを開きます。
5. [熱荷重]ダイアログで、荷重の[タイプ]が [指定温度]であることを確認します。
  ヒント: このソフトウェアは、同じサーフェス上に互換性のない荷重が適用されるのを防ぎます。[オブジェクトタイプ]を選択する前に荷重タイプを指定します。

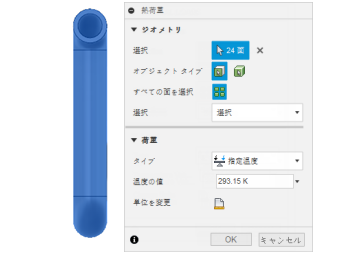

6. [すべての面を選択]をクリックしてすべてのパイプサーフェスを選択できるようにしてから、パイプをクリックします。
パイプの外側の面を選択解除し、熱荷重がパイプの内側の面にのみ適用されるようにします。
1. [熱荷重]ダイアログで、 [すべての面を選択]をクリックして非アクティブにし、標準の選択を使用してパイプの外側の面を選択解除できるようにします。

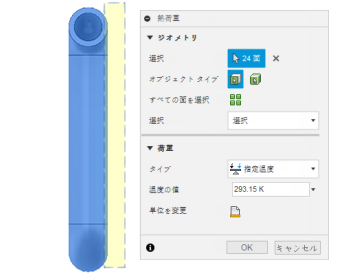

2. モデルの右上を左クリックし、モデルの右側の端までウィンドウ選択をドラッグします。
  注: サーフェスの選択を正しく解除するには、選択ウィンドウを左に引っ張ることが重要です。

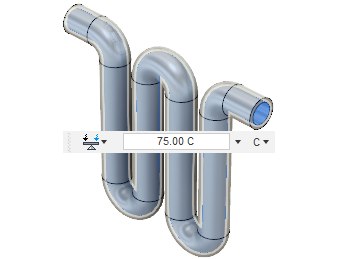

パイプの内側の面に熱荷重 75 C を適用します。
1. [熱荷重]ダイアログで、 [単位を変更]をクリックします。
2. ドロップダウンリストから[C]を選択します。
3. [温度の値]を 75 C に変更します。
  注: この温度は、実際のところ、給湯器やボイラーによって異なることがあります。常に控えめに仮定することをお勧めします。
4. [OK]をクリックして温度を確定し、ダイアログを閉じます。
正しい温度が正しいパイプの面に適用されていることを確認します。
1. ブラウザで、 [荷重ケース 1]を展開してから、 [荷重]を展開します。
2. [指定温度 1]にカーソルを合わせてから、 [編集]をクリックします。指定温度が表示され、内側の 11 個の面が青色でハイライト表示されます。
3. [キャンセル]をクリックして、[熱荷重]ダイアログを閉じます。
フィンに熱荷重を適用し、周囲温度での輻射による環境への熱損失をシミュレートします。
1. ブラウザの[モデルのコンポーネント]の下で、[フィン]の横にあるをクリックしてフィンが表示されるようにします。
2. [パイプ]の横にあるをクリックして非表示にします。
3. 方向が変更された場合、ViewCube の右面をクリックします。
4. ([シミュレーション]作業スペース > [設定]タブ > [荷重]パネル > [熱荷重])をクリックして、[熱荷重]ダイアログを開きます。
5. [熱荷重]ダイアログで、荷重の[タイプ]を [輻射]に変更します。
6. ウィンドウを左クリックしてドラッグすることで、すべてのフィンを囲み、140 個の面がすべて選択されていることを確認します。
7. ViewCube のすぐ上にある下矢印をクリックして方向を変更し、フィンの上部がキャンバスから自分の方を指すようにします。

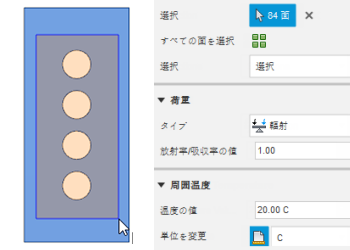

8. モデル面でフィンの上部の穴の左上を左クリックし、すべての穴の上にウィンドウ選択をドラッグします。現在は 84 個の面のみが選択されていることに注目してください。
  注: ウィンドウで完全に囲まれているサーフェスのみを正しく選択解除するには、選択ウィンドウを右に引っ張ることが重要です。
9. [放射率 1]と[周囲温度の値] 293.15 K (20 C)の既定値はそのままにしておき、[OK]をクリックしてコマンドを適用し、ダイアログを閉じます。
フィンに熱荷重を適用し、周囲温度での自然対流による環境への熱損失をシミュレートします。
1. ViewCube の右面をクリックし、再度すべてのフィンが見えるようにします。
2. ([シミュレーション]作業スペース > [設定]タブ > [荷重]パネル > [熱荷重])をクリックして、[熱荷重]ダイアログを開きます。
3. [熱荷重]ダイアログで、荷重の[タイプ]を [熱伝達]に変更します。
4. ウィンドウを左クリックしてドラッグすることで、すべてのフィンを囲み、140 個の面がすべて選択されていることを確認します。
5. ViewCube のすぐ上にある下矢印をクリックして方向を変更し、フィンの上部がキャンバスから自分の方を指すようにします。
6. モデル面でフィンの上部の穴の左上を左クリックし、すべての穴の上にウィンドウ選択をドラッグします。これにより、前の手順と同じサーフェスが選択されます。
7. 周囲の温度はそのままにして、[熱伝達率]を 5 W /(m^2 K)に変更します。
  周囲参照は同じにする必要があります。異なる場合、荷重は互いに競合します。
8. [OK]をクリックしてコマンドを適用し、ダイアログを閉じます。

  ヒント: ブラウザで、3 つの荷重がすべて表示されていることを確認します。パイプを確認したときと同じ方法で、フィンの熱荷重が正しいことを確認します。
モデルを構成するボディの間の接触を定義します。
1. ([シミュレーション]作業スペース > [設定]タブ > [接触]パネル > [自動接触])をクリックして、[自動接触]ダイアログを開きます。
2. [生成]をクリックしてコマンドを受け入れ、ダイアログボックスを閉じます。
  パーツはすべて同じ場所にあるため、既定の許容値を受け入れることができます。
3. ブラウザで、[パイプ]の横にあるをクリックして、パイプが表示されるようにします。
4. ViewCube の上にある [ホーム]ビューをクリックして、モデルを元のサイズと方向に戻します。
